一种医用比例式氧气呼吸阀
1.一种医用比例式氧气呼吸阀，包括上外罩壳、软导气管、阀芯、下外罩壳，所述上外罩壳开设的入口与软导气管连通，所述上外罩壳与下外罩壳镙接，所述阀芯装配在上外罩壳与下外罩壳组合的腔体中，所述下外罩壳开设出口，其特征在于，所述阀芯包括导磁套、永磁铁、固定套、滑套，所述永磁铁固定在导磁套内，所述固定套固定在导磁套上，所述滑套套设在固定套上，所述滑套能在固定套上反复上下滑动，所述滑套上缠绕线圈，所述线圈通过引线外接电源，所述固定套和滑套上均开设若干窗口。
2.根据权利要求1所述的一种医用比例式氧气呼吸阀，其特征在于，所述导磁套包括内圈、外圈以及中间的卡槽，所述永磁铁固定于导磁套卡槽的上端，所述固定套与导磁套的内圈固定，所述滑套套设在固定套上并能在卡槽内上下活动。
3.根据权利要求2所述的一种医用比例式氧气呼吸阀，其特征在于，所述的固定套上下各开设一对三角形的窗口，在这两对窗口之间设有隔板，所述滑套上开设四个矩形窗口。
4.根据权利要求3所述的一种医用比例式氧气呼吸阀，其特征在于，所述固定套上的两对三角形的窗口的斜边为弧形。
5.根据权利要求1所述的一种医用比例式氧气呼吸阀，其特征在于，所述的上外罩壳与下外罩壳镙接固定后，还通过定位柱加强，所述定位柱穿过上外罩壳开设的通孔与下外罩壳固接。
6.根据权利要求1所述的一种医用比例式氧气呼吸阀，其特征在于，所述固定套的上端设置有第一海绵垫，所述第一海绵垫上端涂覆粘胶用于粘接固定在下外罩壳内。
7.根据权利要求1所述的一种医用比例式氧气呼吸阀，其特征在于，所述下外罩壳上端设置第二海绵垫，所述第二海绵垫下端涂覆粘胶用于粘接固定在下外罩壳上。
8.根据权利要求1所述的一种医用比例式氧气呼吸阀，其特征在于，所述下外罩壳上设有通孔，所述通孔用导线塞封闭，所述导线塞上设置两道槽，用于穿过引线。
9.根据权利要求1所述的一种医用比例式氧气呼吸阀，其特征在于，所述线圈外包有漆包线。
10.根据权利要求1所述的一种医用比例式氧气呼吸阀，其特征在于，所述上外罩壳上设置凸板，所述凸板上装配有安装垫。
说明书
一种医用比例式氧气呼吸阀
技术领域
本发明涉及医用呼吸辅助治疗仪中的氧气呼吸阀，具体说是一种全新的医用比例式氧气呼吸阀。
背景技术
医用睡眠呼吸辅助治疗仪（呼吸机）是帮助存在睡眠呼吸障碍的公民，在睡眠时由外界强制提供氧气的呼吸辅助治疗仪。目前临床上使用的无创呼吸机功能比较单一，氧气的输送和调节均按预设的指令进行，其流量和压力不能进行无级调整，从而影响呼吸机功能的最佳发挥，也影响了治疗的效果。
发明内容
针对上述问题，本发明提供一种医用比例式氧气呼吸阀，它能依据呼吸机采集到的患者生理信息而发出的指令，自动无级调解氧气的流量和保持供氧压力的恒定。
本发明是通过以下技术方案实现的：一种医用比例式氧气呼吸阀，包括上外罩壳、软导气管、阀芯、下外罩壳，所述上外罩壳开设的入口与软导气管连通，所述上外罩壳与下外罩壳镙接，所述阀芯装配在上外罩壳与下外罩壳组合的腔体中，所述下外罩壳开设出口，下外罩壳的出口用密封塞密封，所述阀芯包括导磁套、永磁铁、固定套、滑套，所述永磁铁固定在导磁套内，所述固定套固定在导磁套上，所述滑套套设在固定套上，所述滑套能在固定套上反复上下滑动，所述滑套上缠绕线圈，所述线圈通过引线外接电源，所述固定套和滑套上均开设若干窗口。
作为优选，所述导磁套包括内圈、外圈以及中间的卡槽，所述永磁铁固定于导磁套卡槽的上端，所述固定套与导磁套的内圈固定，所述滑套套设在固定套上并能在卡槽内上下活动，并且滑套位置处于固定套和永磁铁之间，该滑套未接触到导磁套的卡槽底。
作为优选，所述的固定套上下各开设一对三角形的窗口，在这两对窗口之间设有隔板，所述滑套上开设四个矩形窗口。
作为优选，所述固定套上的两对三角形的窗口的斜边为弧形。
优选地，所述的上外罩壳与下外罩壳镙接固定后，还通过定位柱加强，所述定位柱穿过上外罩壳开设的通孔与下外罩壳固接。
优选地，所述固定套的上端设置有第一海绵垫，所述第一海绵垫上端涂覆粘胶用于粘接固定在下外罩壳内。
优选地，所述下外罩壳上端设置第二海绵垫，所述第二海绵垫下端涂覆粘胶用于粘接固定在下外罩壳上。
优选地，所述下外罩壳上设有通孔，所述通孔用导线塞封闭，所述导线塞上设置两道槽，用于穿过引线。
优选地，所述线圈外包有漆包线。
优选地，所述上外罩壳上设置凸板，所述凸板上装配有安装垫。
本发明采取了上述技术措施后，其有益效果显著：本发明是医用呼吸辅助治疗仪（呼吸机）上的一关键设备。它能依据呼吸机采集到的患者生理信息而发出的指令，自动无级调解氧气的流量和保持供氧压力的恒定。自动混合氧气和空气的密度，自动将呼出的二氧化碳排除阀体。易安装易清洗，防震效果好，且可24小时不间断工作，工作时不受地区和温湿度影响而且无噪音，能耗低，从而最大限度地满足患者的需求，提高患者使用呼吸机的舒适度，达到最佳的治疗效果。
附图说明

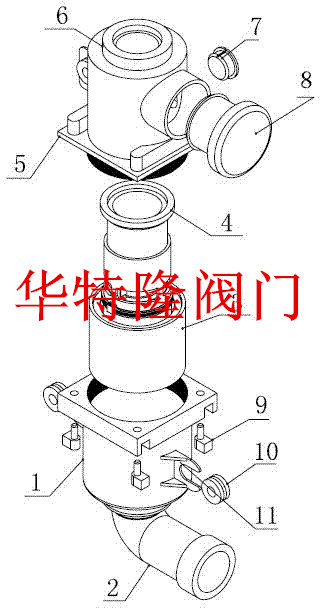

图1为本发明实施例1的总装爆炸图；
图2为本发明实施例1阀芯的剖视图。
图中1是上外罩壳，2是软导气管，3是阀芯，4是第一海绵垫，5是下外罩壳，6是第二海绵垫，7是导线塞，8是密封塞，9是定位柱，10是安装垫，11是凸板，12是导磁套，13是永磁铁，14是滑套，15是固定套，16是引线，17是隔板，18是接线端子。
具体实施方式
下面对照附图结合实施例对本发明作进一步的说明。
参照如图1、图2所示，一种医用比例式氧气呼吸阀，包括上外罩壳1、软导气管2、阀芯3、下外罩壳5，上外罩壳1开设的入口与软导气管2连通，上外罩壳1上设置凸板11，凸板11上装配有安装垫10，用于安装到呼吸辅助治疗仪时密封缓冲作用，上外罩壳1与下外罩壳5镙接，镙接后还通过定位柱9加强，四个定位柱9穿过上外罩壳1开设的通孔与下外罩壳5固接，上外罩壳1与下外罩壳5固接后形成一腔体，阀芯3装配在该腔体中，下外罩壳5开设出口，下外罩壳5的出口用密封塞8密封。
其中阀芯3包括导磁套12、永磁铁13、固定套15、滑套14，导磁套12包括内圈、外圈以及中间的卡槽，永磁铁13固定于导磁套12卡槽的上端，固定套15与导磁套12的内圈固定，固定套15上下各开设一对三角形的窗口，这两对三角形的窗口的斜边为弧形，在这两对窗口之间设有隔板17，滑套14套设在固定套15上，其开设有四个矩形窗口，该滑套14能在卡槽内上下滑动，滑套14位置处于固定套15和永磁铁13之间，且该滑套14未接触到导磁套12的卡槽底，即滑套14与导磁套12的卡槽底有短距离空隙，滑套14上缠绕线圈，线圈外包有漆包线，线圈通过引线16外接电源，该引线16从下外罩壳5上设置的通孔上穿过，通孔再用导线塞7封闭，导线塞7上设置两道槽，用于穿过引线16，引线16末端装配接线端子18。固定套15的上端设置有第一海绵垫4，第一海绵垫4上端涂覆粘胶用于粘接固定在下外罩壳5内。下外罩壳5上端设置第二海绵垫6，第二海绵垫6下端涂覆粘胶用于粘接固定在下外罩壳5上。上外罩壳1和下外罩壳5镙接后，第一海绵垫4和第二海绵垫6可以进一步起到密封的作用。
本发明运用磁场悬浮技术设计而成，主要的工作原理是：在滑套上绕有线圈能产生电磁场，滑套安装在具有2个对称送气窗口（上外罩壳的入口和下外罩壳的出口）的永磁场阀芯中，通过调节线圈电磁场的大小和方向从而实现滑套在永磁场中做悬浮往返运动，通过滑套不停的往返运动来不停的打开和关闭两个送气窗口，从而实现输出恒定压力的气流。恒定压力值由单位时间内磁悬浮往返运动的次数决定；再通过调节磁悬浮往返运动的距离来调节送气窗口开启的大小，从而实现输出氧气流量的无级调节。具体需要的流量根据呼吸辅助治疗仪输入的指令决定。
