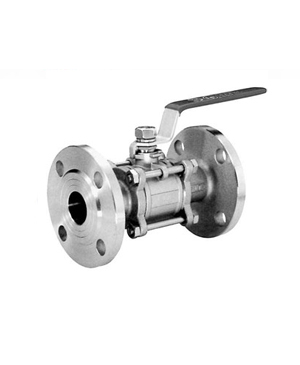

Q41F三片式法兰球阀
一、概述：
Q41F三片式法兰球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况。
二、Q41F三片式法兰球阀产品属性介绍：
阀体材质（WCB,CF8,CF3,CF8M等）;
公称压力（1.6-6.4MPa ）;
工作温度（-20～232℃～350℃）;
产品口径（DN15-DN100）;
连接方式（法兰连接）;
适用介质（水、油、气及某些腐蚀性液体）;
三、Q41F三片式法兰球阀主要零件材料：
|
零件名称 |
材质 | |
|
不锈钢 |
碳钢 | |
|
螺栓 |
不锈钢SS304 |
碳钢 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
碳钢 |
|
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
|
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
|
球体 |
不锈钢CF8 |
不锈钢CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
压紧螺母 |
不锈钢SS316 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
