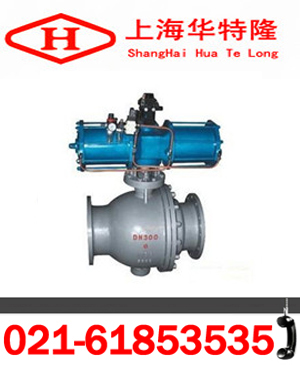

Q647FM气动卸灰球阀使用说明介绍
一、概述:
Q647FM气动卸灰球阀的球体是弹性的,球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。气动卸灰球阀适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所有固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,气动球阀适用于高压、大口径管道场合。
二、 Q647FM气动卸灰球阀特点:
1.手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。
2.阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3.Q647H气动卸灰球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4.根据需要,卸灰球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5.密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
6.卸灰球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
三、 Q647FM气动卸灰球阀主要零件材料:
阀体 |
阀杆 |
阀球 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本体材料 |
柔性石墨
不锈钢加柔性石墨
08软钢
F304 F316 |
柔性石墨
编结石墨 |
-29-425℃ |
水、蒸汽、油品 |
WC6 |
15CrMo |
15CrMo |
-29-425℃ | ||||
WC9 |
25Cr2MoV |
25Cr2MoV | |||||
LCB |
304 |
304 |
-46-354℃ | ||||
CF8 |
304 |
304 |
-196-600℃ |
部分酸、碱 | |||
CF3 |
304L |
304L | |||||
CF8M |
316 |
316 | |||||
CF3M |
316L |
316L |
四、Q647FM气动卸灰球阀主要外形连接尺寸:
称压力 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 | |
系列1L |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 | |
系列2L |
- |
- |
- |
- |
- |
- |
500 |
600 |
700 |
800 |
900 |
- |
1000 | |
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 | |
手动 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
E |
- |
- |
- |
- |
- |
- |
115 |
116 |
171 |
171 |
257 |
257 |
257 | |
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 | |
W |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 | |
WT(KG) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 | |
电动 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 | |
气动 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1127 |
1468 |
1538 |
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1060 |
1360 |
1360 |
五、使用说明:
1、本说明书适用于法兰连接端的电动(或气动)球阀。
2、组成:由电动(或气动)执行机构(20)与球阀阀体部分组成,其连接靠支架(18)和连接轴(17)。
3、使用限制温度和压力限制
1)铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。
2)使用PTFE或RTFE材质的阀座和密封件,操作温度应在-290C到 2000C之间。其他类型的阀座和密封件的操作温度,应受到KI工厂的检核。
3)阀的公称压力等级 (PN),可表明阀在正常温度状态下的最大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的最大工作压力为40 Bar(4.0MPa))。
注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:021-61853535, 本资料来自上海华特隆阀门制造有限公司www.zjhtlw.com,如需转载请注明。
