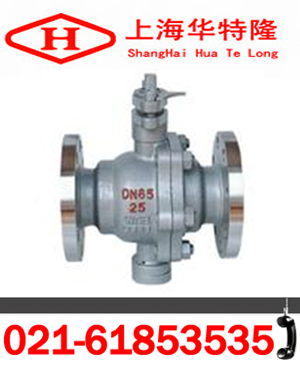

Q47F固定式法兰球阀性能规范

发布日期：2016-06-01 文字：【大】【中】【小】

一、概述：
    Q47F固定式法兰球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。
    Q47F固定式法兰球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。固定式球阀先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
    Q47F固定式法兰球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
二、Q47F固定式法兰球阀产品特点：
1）采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。
2）采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。
3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。
4）本身具有防火防静电功能。
5）该结构球阀应按规定流向使用。
公称通径：DN50-300mm 2"-12"
公称压力：PN1.6-6.4MPa
CLASS：150-600Lb
JIS：10-20K
三、Q47F固定式法兰球阀主要零件及材质：

零件名称	材料
材料代号	Ｃ	Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	PTFE、柔性石墨

四、Q47F固定式法兰球阀性能规范：

试验压力（Mpa)	公称压力（Mpa)					压力级（Class)					JIS(MPa)
试验压力（Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

五、Q47F固定式法兰球阀外形连接尺寸：

公称压力（MPa)	公称通径	L	D	D1	D2	D6	b	f/f1	z-φd	H(mm)				重量（kg)
公称压力（MPa)	mm	mm	D	D1	D2	D6	b	f/f1	z-φd	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6	100	229	215	180	155	-	20		8-18	178		416	470	45		78	85	40		73	80
	125	356	245	210	185	-	22		8-18	152		542	520	58		107	120	50		100	110
	150	394	280	240	210	-	24		8-23		205	572	538		117	145	180		100	130	160
	200	457	335	295	265	-	26		12-23		398	736	580		185	220	245		155	200	220
	250	533	405	355	320	-	30		12-25		495	890	637		245	280	300		215	255	280
	300	610	460	410	375	-	30		12-25		580	910	683		395	450	445		345	415	400
	350	686	520	470	435	-	34		16-25		625	1020	796		516	570	585		500	520	540
	400	762	580	525	485	-	36		16-30		720	1080	842		756	920	860		700	920	805
	450	864	640	585	545	-	40		20-30		770	1120	874		958	1140	1075		900	1140	1010
	500	914	705	650	608	-	44		20-34		840	1150	904		1200	1360	1310		1100	1360	1240
	600	1067	840	770	718	-	48		20-41		1050	1210	1120		1500	1620	1450		1400	1620	1360

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535，本资料来自上海华特隆阀门制造有限公司www.zjhtlw.com，如需转载请注明。
