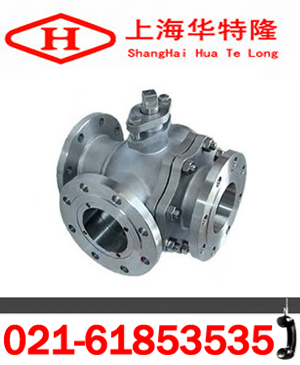

Q45F三通球阀产品特点及性能规范
一、概述：
Q45F三通球阀开启和关闭只要旋转手柄90’便可转换任何流体方向，用于介质流向的切换，能使相互垂直的两个通道连接；不能同时保持第三条管道的相互连通，只起分配作用。利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用：任一通口可用作入口而无泄漏。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
二、Q45F三通球阀特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
三、Q45F三通球阀零件材料：
|
零件名称 |
材质 | |
|
GB |
ASTM | |
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺栓 |
35CrMoA |
A193-B7 |
|
型号 |
Q44F-16C |
Q44F-25C |
Q44F-40C |
Q44F-16P |
Q44F-25P |
Q44F-40P | |
|
工作压力（℃） |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 | |
|
适用温度（℃） |
≤150 | ||||||
|
适用介质 |
水、蒸汽、油品等 |
弱腐蚀性介质 | |||||
|
材料 |
阀体 |
碳素钢铸件 |
铬镍钛不锈钢铸件 | ||||
|
球体、阀杆 |
2Cr13 |
铬镍钛不锈钢 | |||||
|
密封圈 |
增强聚四氟乙烯 | ||||||
|
填料 |
聚四氟乙烯 | ||||||
五、Q45F三通球阀主要试验压力：
|
公称压力 |
试验压力 | ||
|
壳体 |
高压液密封 |
低压液密封 | |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 | |
|
4.0 |
6.0 |
4.4 | |
|
CLASS150 |
3.0 |
2.2 | |
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
|
适用温度 |
-28～350℃ | ||
|
应用规范 |
连接法兰 |
JB79-59 GB9113、 | |
|
检验试验 |
JB/T 9092-99 、API598 | ||
|
型号 |
公称通径 |
尺寸(mm) | |||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W | ||
|
Q44F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 | |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 | |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 | |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 | |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 | |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 | |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 | |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 | |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 | |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 | |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 | |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 | |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 | |
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535， 本资料来自上海华特隆阀门制造有限公司www.zjhtlw.com，如需转载请注明。
