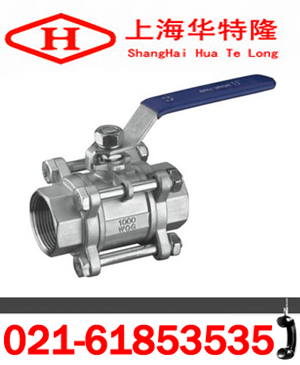

Q11F三片式内螺纹球阀工作原理

一、概述：
    Q11F三片式内螺纹球阀球体绕阀体中心线作旋转来达到开启、关闭的一种球阀，在管路中主要用来做切断、分配和改变介质的流动方向，是近年来被广泛采用的一种新型阀门。适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、Q11F三片式内螺纹球阀工作原理：

1、开启过程
①在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
②当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
③阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
④直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
2、关闭过程
①关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
②继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
③快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
④手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
三、Q11F三片式内螺纹球阀零件材料：
