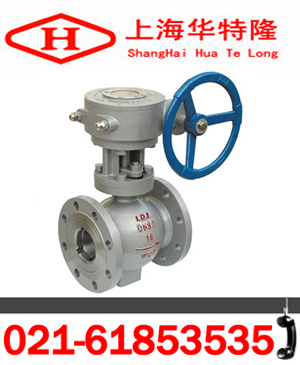

PBQ340H偏心半球阀外形连接尺寸
一、概述：
PBQ340H偏心半球阀球芯呈半球形状,是一种比较理想设计的产品。当阀门关闭时，能借助偏心的作用,使密封面与球面不产生直接连续性的摩擦，能有效的提高阀门的使用寿命，又有效的防止阀门在高温作用下开启却不能关闭或关闭却不能开启状况。
二、产品特点：
1、水损为零。采用偏心结构，阀门开启后，流道完全畅通，水头损失为零。可节约大量能源。
2、可靠的密封方式。软密封结构具有自密封性能，硬密封结构具有弹性补偿性能。
3、耐磨损，使用寿命长。球阀在开启后，球冠偏置于阀体内，不被介质直接冲刷。
4、自动清污功能。硬密封偏心半球阀的球冠边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物。
5、启闭迅速。偏心曲轴旋转90度即可实现启闭，启闭时间短
6、适合高流速。直通流道，坚固的偏心曲轴使之适用高流速且无振动。
三、 PBQ340H偏心半球阀主要零件材料：
|
序号 |
名称 |
代号 |
材料 | ||
|
WCB |
304 CF8 |
316 CF8M | |||
|
1 |
阀体 |
|
WCB ZG230-450 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
2 |
下端盖 |
|
Q235-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
3 |
内六角圆柱头螺钉 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
4 |
下固定轴调节螺栓 |
|
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
5 |
六角螺母 |
GB/T6710-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
6 |
下垫片 |
|
不锈钢柔性石墨；PTFE；316夹柔性石墨 | ||
|
7 |
下轴承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
8 |
下固定轴 |
|
2Cr13 |
304 |
0Cr18Ni12Mo2Ti |
|
9 |
球体 |
|
ZG2Cr13 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
10 |
阀座压圈 |
|
Q225-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
11 |
阀座 |
|
Q225-A |
PTFE/1Cr18Ni12Mo2Ti |
PTFE/1Cr18Ni12Mo2Ti |
|
12 |
内六角圆柱头螺钉 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
13 |
阀座垫片 |
|
不锈钢柔性石墨 |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
14 |
阀杆 |
|
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
15 |
上轴承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
16 |
对开圆环 |
|
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
定位圈 |
|
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
填料 |
|
柔性石墨 |
柔性石墨；PTFE |
柔性石墨；PTFE |
|
19 |
六角螺塞垫片 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
|
20 |
六角螺塞 |
|
2Cr13 |
1Cr17Ni2 |
1Cr17Ni2 |
|
公称压力 |
公称通径 |
尺寸(mm) | |||||||
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H | ||
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
| ||||
|
65 |
190 |
185 |
145 |
120 |
18 |
280 | |||
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 | ||
|
100 |
229 |
220 |
180 |
155 |
370 | ||||
|
125 |
254 |
250 |
210 |
185 |
22 |
430 | |||
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 | ||
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 | ||
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 | ||
|
300 |
502 |
460 |
410 |
375 |
4 |
760 | |||
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 | ||
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 | ||
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 | ||
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 | ||
|
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 | |
|
EQ340H EQ340Y-10 C (WCB/304/316) | |||||||||
|
公称压力 |
公称通径 |
尺寸(mm) | |||||||
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H | ||
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
| ||||
|
65 |
190 |
185 |
145 |
120 |
18 |
280 | |||
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 | ||
|
100 |
229 |
220 |
180 |
155 |
370 | ||||
|
125 |
254 |
250 |
210 |
185 |
22 |
430 | |||
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 | ||
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 | ||
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 | ||
|
300 |
502 |
460 |
410 |
375 |
4 |
760 | |||
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 | ||
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 | ||
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 | ||
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 | ||
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535， 本资料来自上海华特隆阀门制造有限公司www.zjhtlw.com，如需转载请注明。
订货流程
1.客户采购清单请传真至 021-61857272，或来电咨询 021-61853535。
2.收到客户采购清单，为客户提供阀门型号选型与报价（产品报价单）。
3.具体商定：交货期、特殊要求等事宜。
订货须知
一、客户对产品有特殊要求，须在订货合同中提供以下说明：
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
