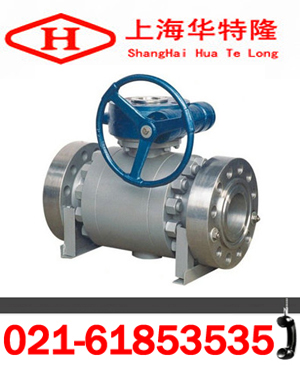

Q347H锻钢高压球阀优点及使用说明



一、概述:
     Q347H锻钢高压球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能。广泛适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
二、 Q347H锻钢高压球阀优点：
1.流体阻力小，全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三、Q347H锻钢高压球阀主要零件材料：

零件名称	材料
材料代号	Ｃ		Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
球体	2Cr13		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
阀杆	2Cr13		316L	1Cr18 Ni9Ti（304）	1Cr18 Ni12Mo2Ti（316）
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA（B7） 45（2H）	2Cr13（420） 1Cr18 Ni9 1Cr17Ni2（431）
填料	Ｖ型PTFE、柔性石墨

四、Q347H锻钢高压球阀外形连接尺寸：

公称通经DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT（KG）		24	50	75	195	280	440	570	800	1480	2350	2400

五、Q347H锻钢高压球阀使用说明：
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。
3、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535， 本资料来自上海华特隆阀门制造有限公司www.zjhtlw.com，如需转载请注明。
