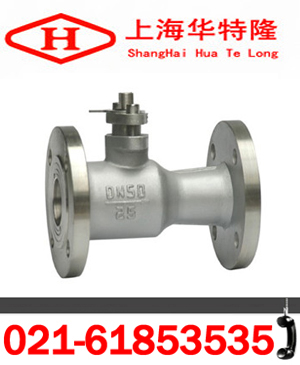

QJ41M一体式高温球阀产品使用说明
一、QJ41M一体式高温球阀主要概述:
QJ41M一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“华特隆”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。
二、QJ41M一体式高温球阀产品特点:
1.先进的阀座:聚多年不锈钢球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2.开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3.锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4.阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
三、QJ41M一体式高温球阀工作原理:
Q41PPL一体式高温球阀中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。 顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。
四、QJ41M一体式高温球阀性能规范:
型号 |
公称压力 |
强度试验压力 |
密封试验压 |
适用温度 |
适用介质 |
Q41PPL-16C |
1.6 |
2.4 |
1.8 |
-28~+300 (M/F) |
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
Q41PPL-16C |
2.5 |
3.8 |
2.8 |
-28~+350 (PPN) |
五、QJ41M一体式高温球阀主要零件材料:
序号 |
零部件名称 |
材料 |
1 |
阀体 |
球墨铸铁、碳素钢、铸不锈钢 |
2 |
密封圈 |
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
3 |
球 |
不锈钢 |
4 |
填料 |
聚四氟乙烯 |
5 |
填料压盖 |
QT450-10球墨铸铁 |
6 |
阀杆 |
碳素钢、铬不锈钢 |
7 |
手柄 |
碳钢 |
六、QJ41M一体式高温球阀主要外形尺寸:
型号 |
规格 |
尺寸 | ||||||
L |
D |
D 1 |
D 2 |
z-φd |
H |
b | ||
Q41PPL-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 | |
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 | |
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 | |
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 | |
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 | |
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 | |
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 | |
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
订货流程
1.客户采购清单请传真至 021-61857272,或来电咨询 021-61853535。
2.收到客户采购清单,为客户提供阀门型号选型与报价(产品报价单)。
3.具体商定:交货期、特殊要求等事宜。
订货须知
一、客户对产品有特殊要求,须在订货合同中提供以下说明:
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
