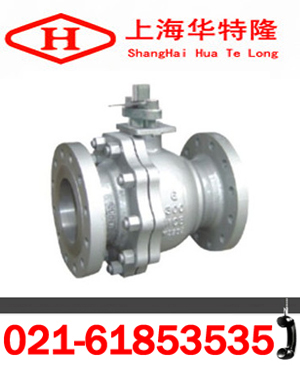

Q41F法兰球阀产品说明
一、概述:
Q41F法兰球阀球体不带有固定轴的球阀,称为浮动球阀。Q41F法兰球阀的阀体内有两个阀座密封圈,在它们之间夹紧一个球体,球体上有通孔,通孔的直径等于管道的内径,称全径球阀;通孔的直径略小于管道的内径,称缩径球阀。Q41F浮动球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 本类阀应安装在管道的水平方向。
二、产品特点:
1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
三、安装注意事项:
1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。 7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
四、Q41F法兰球阀性能规范:
公称压力(PN) | 1.6 | 2.5 | 4.0 | 6.4 |
壳体试验压力 | 2.4 | 3.8 | 6.0 | 9.6 |
密封试验(液) | 1.8 | 2.8 | 4.4 | 7.0 |
密封试验(气) | 0.5~0.7 | |||
适用介质 | C P R 水、油品、蒸气 硝酸类 醋酸类 | |||
适用温度 | ≤200℃ |
名称 | WCB类 | CF8类 | CF3类 | CF8M类 | CF3M类 | |
阀体左体 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
球体 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
阀杆 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
阀座 | PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion | |||||
阀座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
弹簧 | 3yc-7/17-49H | |||||
O形圈 | NBR | 氟橡胶 | ||||
螺柱 | A193-B7 | A193-B8 | ||||
螺母 | A194-2H | A194-8 |
公称通径NPS | 单位 | L | D | T | G | C | n-φd | W | H | |
in | mm | |||||||||
1/2 | 15 | mm | 108 | 89 | 12 | 35 | 60.5 | 4-15 | 115 | 72 |
in | 4.25 | 3.5 | 0.47 | 1.38 | 2.38 | 4-0.59 | 4.53 | 28.3 | ||
3/4 | 20 | mm | 117 | 98 | 12 | 43 | 70 | 4-15 | 115 | 76 |
in | 4.61 | 3.86 | 0.47 | 1.69 | 2.76 | 4-0.59 | 4.53 | 29.9 | ||
1 | 25 | mm | 127 | 108 | 12 | 51 | 79.5 | 4-15 | 150 | 92 |
in | 5 | 4.25 | 0.47 | 2 | 3.13 | 4-0.59 | 5.9 | 3.62 | ||
11/2 | 40 | mm | 165 | 127 | 14.3 | 73 | 98.5 | 4-16 | 200 | 123 |
in | 6.5 | 5 | 0.56 | 2.88 | 3.88 | 4-0.62 | 7.87 | 4.84 | ||
2 | 50 | mm | 178 | 152 | 15.9 | 92 | 120.5 | 4-19 | 200 | 132 |
in | 7 | 6.00 | 0.625 | 3.62 | 4.75 | 4-0.75 | 7.87 | 5.20 | ||
21/2 | 65 | mm | 190 | 178 | 17.5 | 105 | 139.5 | 4-19 | 320 | 164 |
in | 7.5 | 7 | 0.69 | 4.12 | 5.5. | 4-0.75 | 12.6 | 6.45 | ||
3 | 80 | mm | 203 | 190 | 19.1 | 127 | 152.4 | 4-19 | 320 | 173 |
in | 8 | 7.50 | 0.75 | 5 | 6 | 4-0.75 | 12.6 | 6.8 | ||
4 | 100 | mm | 229 | 229 | 23.9 | 157 | 190.5 | 8-19 | 450 | 210 |
in | 9 | 9 | 0.94 | 6.19 | 7.5 | 8-0.75 | 17.72 | 8.26 | ||
6 | 150 | mm | 394 | 279 | 26 | 216 | 241.5 | 8-22 | 8000 | 288 |
in | 15.5 | 10.98 | 1.02 | 8.5 | 9.50 | 8-0.88 | 31.5 | 1.34 | ||
8 | 200 | mm | 457 | 343 | 29 | 270 | 298.5 | 8-22 | 1120 | 374 |
in | 18.00 | 13.50 | 1.12 | 10.62 | 11.75 | 8-0.88 | 44.10 | 14.72 | ||
10 | 250 | mm | 533 | 406 | 31 | 324 | 362 | 12-25 | 1420 | 366 |
in | 20.98 | 16 | 1.2 | 12.75 | 14.75 | 12-1 | 55.12 | 14.40 | ||
12 | 300 | mm | 610 | 483 | 32 | 381 | 432 | 12-25 | 1420 | 412 |
in | 24 | 19 | 1.26 | 15 | 17 | 12-1 | 55.12 | 16.22 |
注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:021-61853535, 本资料来自上海华特隆阀门制造有限公司www.zjhtlw.com,如需转载请注明。
订货流程
1.客户采购清单请传真至 021-61857272,或来电咨询 021-61853535。
2.收到客户采购清单,为客户提供阀门型号选型与报价(产品报价单)。
3.具体商定:交货期、特殊要求等事宜。
订货须知
一、客户对产品有特殊要求,须在订货合同中提供以下说明:
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
