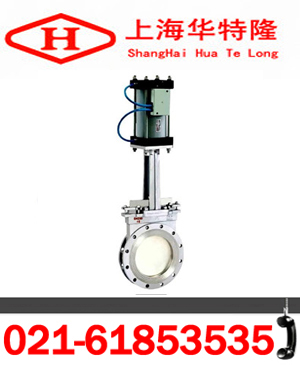

PZ643气动对夹刀型闸阀性能参数介绍

发布日期：2016-06-28 文字：【大】【中】【小】

一、概述：
PZ643气动对夹刀型闸阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，密封可靠、操作轻便灵活，用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中介质。
二、PZ643气动对夹刀型闸阀可选附件：
1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、电/气阀门定位器（调节型用）。
三、PZ643气动对夹刀型闸阀执行标准：
设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927
四、PZ643气动对夹刀型闸阀主要性能参数：

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤400℃ ≤400℃	纸浆、污水、煤浆、灰、渣水混和物

五、PZ643气动对夹刀型闸阀主要连接尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	335	4-M12	1.0 MPa	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36

六、PZ643气动对夹刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535，本资料来自上海华特隆阀门制造有限公司http://www.zjhtlw.com，如需转载请注明。
订货流程：
1.客户采购清单请传真至 021-61857272，或来电咨询 021-61853535。
2.收到客户采购清单，为客户提供阀门型号选型与报价（产品报价单）。
3.具体商定：交货期、特殊要求等事宜。
订货须知：
一、客户对产品有特殊要求，须在订货合同中提供以下说明：
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
