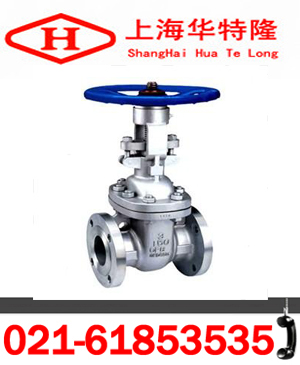

Z41W美标法兰闸阀产品性能参数说明
一、概述：
Z41W美标法兰闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，作为截止介质使用。它在全开时整个流通直通，此时介质运行的压力损失最小。Z41W-150LB美标法兰闸阀通常适用于不需要 经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节或节流使用。台臣美标法兰闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。
二、Z41W美标法兰闸阀特点：
1）产品设计制造符合国外先进标准要求，密封可靠，性能优良。
2）结构设计紧凑合理，造型美观。
3）采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4）阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
5）采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
三、Z41W美标法兰闸阀执行标准：
设计与制造： GB/T12234
结构长度： GB/T12221
法兰尺寸： JB79
检验与试验： JB/T9092
材 料： GB/T12229 GB/T12230
标 志： GB/T12220
供 货： JB/T7928
四、Z41W美标法兰闸阀性能规范:
|
公称压力PN（MPa） |
壳体 |
试验压力 （MPa） |
上密封 | |
|
密封 （液） |
密封 （气） | |||
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.75 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.60 |
0.6 |
17.60 |
|
零件名称 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
|
阀体/阀盖 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
闸板 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
阀杆 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
阀杆螺母 |
铝青铜 | |||
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
压盖 |
0Cr18Ni9 |
00Cr18Ni10 |
0Cr18Ni9Mo2 |
00Cr18Ni10Mo2 |
|
螺栓 |
不锈钢 | |||
|
螺母 |
不锈钢 | |||
|
手轮 |
球墨铸铁、铸钢 | |||
|
型号 |
公称通径 |
尺寸(mm) | |||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
D0 | ||
|
Z41W-1.6MPa |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-14 |
200 |
120 | |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-14 |
215 |
140 | |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-18 |
260 |
160 | |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-18 |
290 |
200 | |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-18 |
345 |
220 | |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-18 |
360 |
240 | |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-18 |
385 |
280 | |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
430 |
300 | |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
520 |
320 | |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
610 |
350 | |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
765 |
400 | |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-25 |
895 |
450 | |
|
300 |
500 |
460 |
410 |
375 |
30-4 |
12-25 |
1145 |
500 | |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-25 |
1200 |
550 | |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-30 |
1400 |
600 | |
|
450 |
650 |
640 |
585 |
545 |
40-4 |
20-30 |
1500 |
650 | |
|
500 |
700 |
705 |
650 |
608 |
44-4 |
20-34 |
1630 |
700 | |
|
600 |
800 |
840 |
770 |
718 |
48-5 |
20-41 |
1830 |
800 | |
1.安装前须检查阀腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装闸阀前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装闸阀时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.必须定期保养，不得随意碰撞及挤压，以免影响密封。
华特隆订货须知：
一、Z41W美标法兰闸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41W美标法兰闸阀号，请按Z41W美标法兰闸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：感谢您访问我们的网站【www.zjhtlw.com华特隆公司】如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
