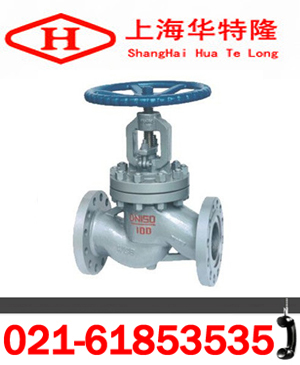

J41H高压铸钢截止阀产品性能参数说明

一、J41H高压铸钢截止阀主要概述：

    截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

二、J41H高压铸钢截止阀压力试验：

公称压力NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
强度试验 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验 Air Seal Test	0.5-0.7

三、J41H高压铸钢截止阀主要零件材料：

体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度℃ Working Temperature	适用介质
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸类
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸类
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

四、J41H 型 PN16 钢制截止阀外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	14	4×ø14	198	120	5
15	130	95	65	45	14	4×ø14	200	120	5.5
20	150	105	75	55	14	4×ø14	243	140	7.3
25	160	115	85	65	14	4×ø14	253	160	8
32	180	135	100	78	15	4×ø18	280	160	12
40	200	145	110	85	16	4×ø18	312	200	16
50	230	160	125	100	16	4×ø18	321	200	16
65	290	180	145	120	18	4×ø18	325	240	22
80	310	195	160	135	20	4×ø18	355	240	31
100	350	215	180	155	20	4×ø18	415	280	45
125	400	245	210	185	22	4×ø18	460	320	80
150	480	280	240	210	24	8×ø23	510	360	97
200	600	335	295	265	26	12×ø23	590	360	169

J41H 型 PN25 钢制截止阀外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.9
15	130	95	65	45	16	4×ø14	233	120	5.5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	7.5
32	180	135	100	78	18	4×ø18	302	180	8.5
40	200	145	110	85	18	4×ø18	355	200	12.5
50	230	160	125	100	20	4×ø18	362	240	16
65	290	180	145	120	22	8×ø18	325	280	25
80	310	195	160	135	22	8×ø18	369	280	30
100	350	230	190	165	24	8×ø23	370	300	35
125	400	270	220	188	28	8×ø18	558	400	89
150	480	300	250	218	30	8×ø23	611	400	98
200	600	360	310	278	34	12×ø25	721	400	170

J41H 型 PN40 钢制截止阀外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.5
15	130	95	65	45	16	4×ø14	233	120	5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	9
32	180	135	100	78	18	4×ø18	302	160	12
40	200	145	110	85	18	4×ø18	355	200	17
50	230	160	125	100	20	4×ø18	373	240	24
65	290	180	145	120	22	8×ø18	408	280	33
80	310	195	160	135	22	8×ø18	436	320	44
100	350	230	190	160	24	8×ø23	480	360	60
125	400	270	220	188	28	8×ø25	558	400	89
150	480	300	250	218	30	8×ø25	611	400	130

J41H 型 PN63 钢制截止阀外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
15	170	105	75	55	18	4×ø14	148	100	5
20	190	125	90	68	20	4×ø18	150	100	6
25	210	135	100	78	22	4×ø18	175	120	8
32	230	150	110	82	24	4×ø23	200	140	11
40	260	165	125	95	24	4×ø23	231	160	14
50	300	175	135	105	26	4×ø23	262	180	18
65	340	200	160	130	28	8×ø23	450	320	48
80	380	210	170	140	30	8×ø23	485	360	56
100	430	250	200	168	30	8×ø25	537	400	75
150	550	340	280	240	38	8×ø34	646	450	175

J41H 型 PN100 钢制截止阀外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	170	100	70	50	20	4×ø14	-	100	5.7
15	170	105	75	55	20	4×ø14	195	120	10
20	190	125	90	68	22	4×ø18	228	120	13.5
25	210	135	100	78	24	4×ø18	250	160	14
32	230	150	110	82	24	4×ø23	326	200	14.3
40	260	165	125	95	26	4×ø23	359	240	29.5
50	300	195	145	112	28	4×ø25	414	280	48.5
65	340	220	170	138	32	8×ø25	434	320	65
80	380	230	180	148	34	8×ø25	547	400	92
100	430	265	210	172	38	8×ø30	621	450	107
125	500	310	250	210	42	8×ø34	-	-	-
150	550	350	290	250	46	12×ø34	840	-	310
200	650	430	360	312	54	12×ø41	925	-	590
250	775	500	430	382	60	12×ø41	1015	-	850
300	900	585	500	442	70	12×ø48	1200	-	1040

J41H 型 PN160 钢制截止阀外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
15	170	110	75	52	24	4×ø18	148	156	4.64
20	190	130	90	62	26	4×ø23	156	161	7.42
25	210	140	100	72	28	4×ø23	175	187	10.1
32	230	165	115	85	30	4×ø25	200	214	12.3
40	260	175	125	92	32	4×ø27	231	252	15.2
50	300	215	165	132	36	8×ø25	262	291	29.7
