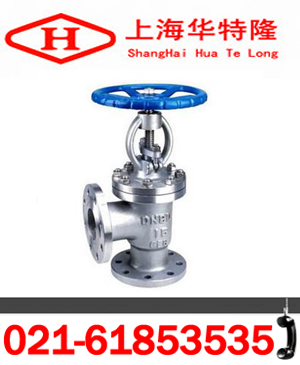

J44W角式截止阀产品性能参数介绍
一、J44W角式截止阀主要概述:
J44W角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流.截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现以后,截止阀的介质流向就改由阀瓣上进入阀腔,这时,在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减小。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化组”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
二、J44W角式截止阀性能规范:
型号 |
公称 |
试验压力 |
工作温度 |
适用介质 | ||
强度(水) |
密封(水) |
低压密封 | ||||
J44W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
硝酸类 | ||||||
J44W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
醋酸类 | ||||||
J44W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
硝酸类 |
三、J44W角式截止阀主要零件材料:
零件名称 |
材料 |
阀体、阀盖 |
Cf8、CF3、CF8M、CF3M |
阀瓣 |
304、304L、316、316L |
阀杆 |
304、304L、316、316L |
阀杆螺母 |
铝铁青铜 Al bronze |
手轮 |
灰铸铁、可锻铸铁 |
四、J44W角式截止阀选用标准:
循规范 |
STANDARD |
设计与制造 |
GB12233/GB 12235 |
结构长度 |
GB 12221/JB96(长系列) |
结构长度 |
GB78/JB79(GB、HG、SH) |
压力试验 |
GB/T 13927 |
标志 |
GB 12220 |
供货 |
GB/T12252 |
五、J44W角式截止阀主要外形尺寸:
公称通径 | 标准值 | 参考值 | ||||||||||
DN (mm) |
NPS (inch) |
L | D | D1 | D2 | f | b | Z-Φd | Do | H1 | H2 | W(kg) |
PN1.0(MPa) | ||||||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 100 | 240 | 265 | 7 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 100 | 245 | 270 | 7.5 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 120 | 250 | 275 | 8 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 120 | 260 | 290 | 12 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 140 | 290 | 325 | 14 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 140 | 300 | 355 | 19 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 160 | 355 | 400 | 27 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 160 | 400 | 450 | 42 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 180 | 455 | 495 | 50 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 180 | 530 | 560 | 64 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 240 | 605 | 650 | 85 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 | 240 | 650 | 770 | 105 |
250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 280 | 680 | 800 | 135 |
300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-Φ28 | 280 | 710 | 835 | 155 |
PN1.6(MPa)
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 100 | 240 | 265 | 7 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 100 | 245 | 270 | 7.5 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 120 | 250 | 275 | 8.5 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 140 | 260 | 290 | 12 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 140 | 290 | 325 | 14 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 160 | 300 | 355 | 19 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 180 | 355 | 400 | 27 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 240 | 400 | 450 | 42 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 240 | 455 | 495 | 50 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 280 | 530 | 560 | 64 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 320 | 605 | 650 | 85 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 | 360 | 650 | 770 | 105 |
PN2.5(Mpa)
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 16 | 4-Φ14 | 120 | 245 | 270 | 7.5 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 120 | 250 | 275 | 8.8 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 140 | 260 | 290 | 11 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 140 | 290 | 325 | 13 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 160 | 300 | 335 | 18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 180 | 355 | 400 | 31 |
