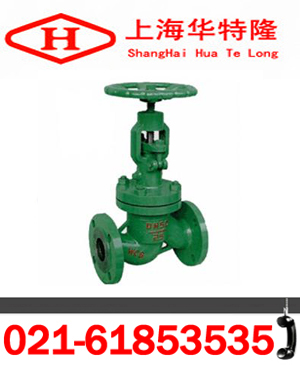

DSJ41H水封截止阀产品性能参数说明
一、DSJ41H水封截止阀主要概述：
DSJ41H水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。
二、DSJ41H水封截止阀结构特点：
1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接。
2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性。
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、结构紧凑，操作灵活，检修方便，使用寿命长。
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
三、DSJ41H水封截止阀选用标准：
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092DS
四、J41H水封截止阀性能参数：
|
型号 |
DS/J61H-25 |
DS/J61H-40 |
DS/J61H-64 |
|
工作压力（MPa） |
2.5 |
4.0 |
6.4 |
|
适用温度（℃） |
≤425 | ||
|
适用介质 |
水、蒸汽、油品、非腐蚀性气体 | ||
|
材料 |
阀杆 |
1Cr13或2Cr13 |
|
阀体、阀盖、支架 |
WCB25 | |
|
闸板、阀瓣、密封面 |
Cr13型不锈钢或硬质合金 | |
|
阀座密封面 |
不锈钢 | |
|
阀杆螺母 |
铝青铜 | |
|
填料 |
柔性石墨 |
|
公称通径DN(mm) |
尺寸(mm) |
重量(kg) | |||||||
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
D0 | ||
|
DS/J41H-25 | |||||||||
|
10 |
130 |
90 |
60 |
40 |
16 |
4-14 |
272 |
120 |
6 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
272 |
120 |
6 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
280 |
120 |
6 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
332 |
160 |
10 |
|
32 |
190 |
135 |
100 |
78 |
18 |
4-18 |
342 |
160 |
11 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
395 |
200 |
17 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
431 |
240 |
24 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
457 |
280 |
33 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
505 |
320 |
47 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
549 |
360 |
62 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
621 |
400 |
96 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
703 |
400 |
128 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
828 |
400 |
168 |
