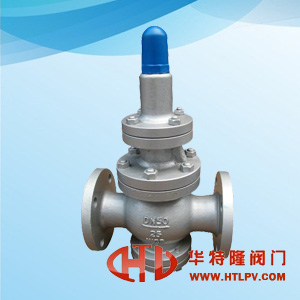

Y43H/Y型先导活塞式蒸汽减压阀产品性能参数介绍
一、Y43H/Y型先导活塞式蒸汽减压阀概述:
Y43H/Y型先导活塞式蒸汽减压阀适用于蒸汽、空气介质管路上,Y43F使用于氧气、空气介质管路上。由主阀和导阀两部分组成。主阀主要由阀座、阀盘、活塞、缸套、弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过调节将使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠截肢本身能量可自动保持出口压力在一定范围内但进口压力和出口压力之差必须≥0.2MPa/cm2。
二、Y43H/Y型先导活塞式蒸汽减压阀结构特点:
公称压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 | |||||
壳化试验压力(MPa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 | |||||
密封试验压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 | |||||
最高进口压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 | |||||
出口压力范围(MPa) |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 | |||||
压力特性偏差(MPa)△P2P |
GB12246-1989 | ||||||||||
流量特性偏差(MPa)△P2G |
GB12246-1989 | ||||||||||
最小压差(MPa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 | |||||
渗漏量 |
GB12245-1989 |
三、Y43H/Y型先导活塞式蒸汽减压阀主要零部件材料:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 阀盘 |
2Cr13 |
缸套 |
2Cr13/25(镀硬铬) |
活塞 |
2Cr13/铜合金 |
活塞环 |
合金铸铁 |
导阀座 导阀杆 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
主阀弹簧 |
50CrVA |
导阀主弹簧 |
50CrVA |
调节弹簧 |
60Si2Mn |
四、Y43H/Y型先导活塞式蒸汽减压阀主要连接尺寸:
公称通径 DN |
外 形 尺 寸 | |||
L |
H |
Hl | ||
1.6/2.5MPa |
4.0MPa | |||
15 |
160 |
180 |
295 |
90 |
20 |
160 |
180 |
330 |
98 |
25 |
180 |
200 |
330 |
110 |
32 |
200 |
220 |
330 |
110 |
40 |
220 |
240 |
345 |
125 |
50 |
250 |
270 |
345 |
125 |
65 |
280 |
300 |
350 |
130 |
80 |
310 |
330 |
385 |
160 |
100 |
350 |
380 |
385 |
170 |
125 |
400 |
450 |
400 |
200 |
150 |
450 |
500 |
415 |
210 |
200 |
500 |
550 |
475 |
240 |
250 |
650 |
525 |
290 | |
300 |
800 |
580 |
335 | |
350 |
850 |
620 |
375 | |
400 |
900 |
660 |
405 | |
450 |
900 |
730 |
455 | |
500 |
950 |
750 |
465 |
公称通径 |
外 形 尺 寸 | |||
L |
H |
Hl | ||
6.4MPa |
10.0/16.0MPa | |||
15 |
180 |
180 |
305 |
105 |
20 |
180 |
200 |
340 |
105 |
25 |
200 |
220 |
340 |
120 |
32 |
220 |
230 |
340 |
120 |
40 |
240 |
240 |
355 |
135 |
50 |
270 |
300 |
355 |
135 |
65 |
300 |
340 |
360 |
140 |
80 |
330 |
360 |
395 |
17 |
100 |
380 |
400 |
185 | |
125 |
450 |
415 |
215 | |
150 |
500 |
430 |
225 | |
200 |
550 |
495 |
260 | |
250 |
650 |
545 |
310 | |
300 |
800 |
600 |
355 | |
350 |
850 |
640 |
395 | |
400 |
900 |
690 |
435 | |
500 |
950 |
|
780 |
495 |
