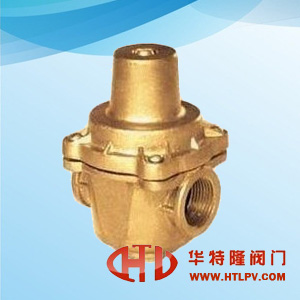

YZ11X直接作用薄膜式支管减压阀产品性能参数介绍
一、YZ11X薄膜式支管减压阀概述：
本系列减压阀适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。YZ11X直接作用薄膜式支管式减压阀是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
二、YZ11X薄膜式支管减压阀工作原理：
1）YZ11X支管减压阀采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。 耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
2）出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。
3）极佳的水力特性，压力损失小，减压比可达成10：1以上。 YZ11X支管减压阀可满足多种减压要求，特别适用于支管减压系统。
三、YZ11X薄膜式支管减压阀的主要材料：
| 零件名称 | 零件材料 |
| 阀体 阀盖 | 铜合金 |
| 阀座 | H62 |
| 阀瓣 | H62 |
| 阀杆 | H62 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
| 过滤器 | 不锈钢 |
四、YZ11X薄膜式支管减压阀性能规范：
| 公称压力(Mpa) | 1.0 | 1.6 |
| 壳体试验压力(Mpa)* | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 1.0 | 1.6 |
| 最高进口压力(Mpa) | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.09-0.8 | 0.1-1.2 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 渗漏量 | 0 | |
| 工作温度 | 0℃-80℃ | |
五、YZ11X薄膜式支管减压阀主要尺寸：
| DN | G | L | H1 | H | D |
| 15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
| 20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
| 25(1") | G1" | 140 | 55 | 195 | 90 |
| 32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
| 40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
| 50(2") | G2" | 200 | 65 | 265 |
