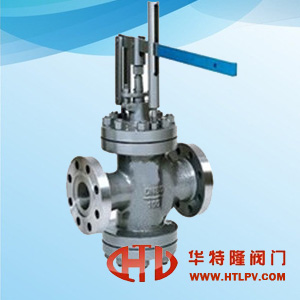

Y45H/Y杠杆式蒸汽减压阀产品性能参数介绍
一、Y45H/Y杠杆式蒸汽减压阀产品用途：
Y45H/Y杠杆式蒸汽减压阀主要配套在减温减压装置上，起到调节压力的作用，减压比一般用O.6较合适，选用DKJ一31O电动执行装置，DN500阀选用DKJ一51O电动执行装置较合适。主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
二、Y45H/Y杠杆式蒸汽减压阀性能：
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
最佳减压比0.6 | |||||
|
渗漏量 |
0.5%QMax | |||||
|
温量-压力等级 |
ANSI B16.34 | |||||
三、Y45H/Y杠杆式蒸汽减压阀材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 |
304 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
垫片 |
柔性石墨/1Cr18Ni9 |
|
导向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
四、Y45H/Y杠杆式蒸汽减压阀尺寸：
| 公称压力 | 工程通径 | 尺 寸 | ||||
| 6.4 10.0 | H | H1 | L | L1 | L2 | |
| 50 | 510 | 200 | 565 | 150 | 150 | |
| 80 | 555 | 220 | 650 | 190 | 190 | |
| 100 | 582 | 245 | 800 | 200 | 200 | |
| 150 | 654 | 318 | 800 | 220 | 225 | |
| 200 | 725 | 355 | 800 | 250 | 250 | |
| 250 | 750 | 390 | 800 | 272 | 275 | |
| 300 | 918 | 475 | 1000 | 355 | 395 | |
| 400 | 1080 | 660 | 1000 | 400 | 550 | |
| 500 | 1635 | 800 | 1000 | 450 | 680 | |
