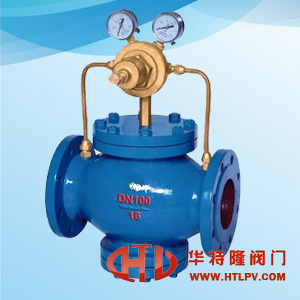

YK43H先导活塞式气体减压阀产品性能参数介绍
一、YK43H先导活塞式气体减压阀概述: YK43H先导活塞式气体减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。先导活塞式气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 二、YK43H先导活塞式气体减压阀性能指标:
三、YK43H先导活塞式气体减压阀外形连接尺寸:
公称通径DN |
外 形 尺 寸 | |||
L |
H |
Hl | ||
6.4MPa |
10.0/16.0MPa | |||
15 |
180 |
180 |
300 |
100 |
20 |
180 |
200 |
310 |
105 |
25 |
200 |
220 |
31 |
120 |
32 |
220 |
230 |
310 |
120 |
40 |
240 |
240 |
335 |
135 |
50 |
270 |
300 |
335 |
135 |
65 |
300 |
340 |
340 |
140 |
80 |
330 |
360 |
380 |
170 |
100 |
380 |
380 |
185 | |
125 |
450 |
490 |
215 | |
150 |
500 |
490 |
225 | |
200 |
550 |
535 |
260 | |
250 |
650 |
580 |
310 | |
300 |
800 |
725 |
355 | |
350 |
850 |
765 |
395 | |
400 |
900 |
800 |
435 | |
500 |
950 |
|
855 |
495 |
