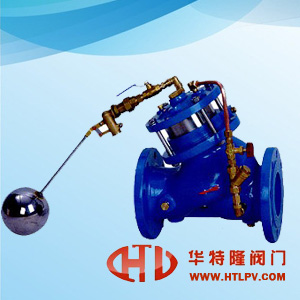

BYH103X活塞式遥控浮球阀产品性能参数说明

一、BYH103X活塞式遥控浮球阀概述：
    该阀是兼具多种功能的水力操作式阀门，主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。活塞式阀门性能可靠、强度高、动作平稳适用于600口径以上的管道。
二、BYH103X活塞式遥控浮球阀主要技术参数:
1、公称压力：1．0MPa、1 6MPa、2．5MPa
2、适用介质：水
3、介质温度：O～80℃
三、BYH103X活塞式遥控浮球阀主要零件材料：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀杆	铝青铜、铬不锈钢
膜片	丁腈橡胶
膜片压板	碳钢、不锈钢
弹簧	不锈钢

五、BYH103X活塞式遥控浮球阀外形连接尺寸：

DN	L	H	D			D1			n-d
			1.0MPa	1.6MPa	2.5MPa	1．OMPa	1.6MPa	2．SMPa	1．OMPa	1.6MPa	2.5MPa
50	205	255	165	165	165	125	125	125	4-18	4-18	4-18
65	216	290	185	185	185	145	145	145	4-18	4-18	8-18
80	248	326	200	200	200	160	160	160	8-18	8-18	8-18
100	283	380	220	220	220	180	180	190	8-18	8-18	8-22
125	330	448	250	250	235	210	210	220	8-18	8-18	8-26
150	356	495	285	285	270	240	240	250	8-22	8-22	8-26
200	444	625	340	340	300	295	295	310	8-22	12-22	12-26
250	533	744	395	405	360	350	355	370	12-22	12-26	12-30
300	600	879	445	460	425	400	410	430	12-22	12-26	16-30
350	622	909	505	520	485	460	470	490	16-22	16-26	16-33
400	698	1130	565	580	555	515	525	550	16-26	16-30	16-36
450	775	1160	615	640	620	565	585	600	20-26	20-30	20-36
500	811	1198	670	715	670	620	650	660	20-26	20 33	20-36
600	900	1600	780	840	730	725	770		20-30	20-36
700	980	1750	895	910		840	840		24-30	24-36
800	1100	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160
