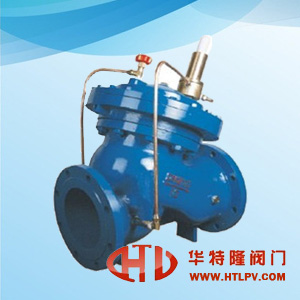

DY30AX多功能缓开缓闭止回阀产品性能参数说明

发布日期：2016-07-20 文字：【大】【中】【小】

一、DY30AX多功能缓开缓闭止回阀概述：
本产品有阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。该阀快速开启，反应迅速；快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。DY30AX缓开缓闭止回阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
二、DY30AX多功能缓开缓闭止回阀技术性能：
1.多功能止回阀主阀体采用Y型双腔膜片式结构，密封副为软密封，与管道的连接形式为法兰连接，法兰连接尺寸按国家标准GB/T17241.6执行。
2.多功能止回阀由阀体、阀盖、隔离盘、中心轴、导向套、铜套、大（小）阀座、大（小）阀瓣、膜片、膜片压板及先导阀和控制管路等主要零部件组成，通过控制阀瓣的上下运动来实现阀门的启闭。结构示意图如图1。
3.多功能止回阀能保证阀门能与水泵联锁，可实现离心水泵的闭阀启动功能。
4.主阀体采用半流道Y型设计，水流阻力小，阀门水头损在1m水柱以下（在流速为2m/s左右。）
6. 缓闭止回阀密封效果良好，保证阀门泄漏量为零泄漏，密封试验按国家标准执行。
5. 铸件采用先进的铸造工艺铸造，有良好的表面涂漆，涂漆方式采用烤漆，涂漆颜色由买方确定。
7.多功能止回阀在阀门发生膜片破裂和内漏时，能够不从管线上拆卸下来维修。拆开阀盖、膜片压板和部分控制管路，即可更换膜片。如在使用一段时间后阀门出现内漏或运动卡阻，只需拆开隔离盘即可更换O形密封圈和阀瓣密封圈，维修十分方便。
8. 阀门的关键部件膜片，采用美国进口的具有立体网状结构的尼龙强化橡胶。确保阀门有较长的使用寿命。
三、DY30AX多功能缓开缓闭止回阀主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

四、DY30AX多功能缓开缓闭止回阀性能参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、DY30AX多功能缓开缓闭止回阀主要主要外形尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

华特隆订货须知：
一、DY30AX多功能缓开缓闭止回阀产品名称与型号口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定DY30AX多功能缓开缓闭止回阀型号，请按DY30AX多功能缓开缓闭止回阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：感谢您访问我们的网站【http://www.htlpv.com华特隆公司】如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
①本保证书只针对上海华特隆阀门制造有限公司所销售的产品。
②本公司产品实行质量三包，即：包修、包退、包换。
③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。
④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。
⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
