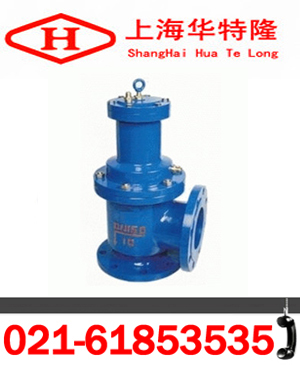

J744X液动角式排泥阀产品性能参数介绍

一、概述：
    J744X液动角式排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。
二、J744X液动角式排泥阀工作原理及性能：
    J744X液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
三、J744X液动角式排泥阀主要技术参数：
1.阀门公称压力：1.0Mpa
2.阀体密封压力：1.1Mpa
3.液压缸工作压力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液压缸工作介质：清水、气、油
5.介质温度：常温
四、J744X液动角式排泥阀安装示意图：
    J744X液动角式排泥动力带动阀板升降，开启一般只需3秒钟;液动角式排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物;也可安装在工作介质为水、气、池等工业管道中作截流用;液动角式排泥阀驱动液可用清水或气，本产品可节省人力物力，有很大的经济效益是理想产品。
五、J744X液动角式排泥阀外形连接尺寸：

公称通径（mm）|尺寸（mm）|型号	J744X-10、J644X-10						接管螺纹G	快开角式型阀杆材料
	H	L1	L2	D	D1	z-Φd
80	480	135	125	195	160	4-18	1/2＇	不锈钢
100	500	145	125	215	180	4-18	1/2＇	不锈钢
150	620	203	140	280	240	8-23	1/2＇	不锈钢
200	735	225	185	335	295	8-23	1/2＇	不锈钢
250	805	260	205	390	350	12-23	1/2＇	不锈钢
300	940	280	245	440	400	12-23	3/4＇	不锈钢
350	1100	305	270	500	460	16-23	1＇	不锈钢
400	1200	304	310	565	215	16-25	1＇	不锈钢

华特隆阀门订货须知：
    一、①J744X液动角式排泥阀产品名称与型号②J744X液动角式排泥阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定J744X液动角式排泥阀型号，请按J744X液动角式排泥阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
