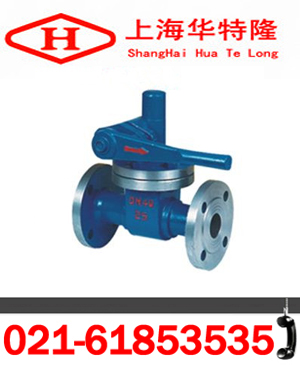

Z44H/Z48H快速排污阀产品性能参数介绍

发布日期：2016-07-25 文字：【大】【中】【小】

一、概述：
Z44H/Z48H快速排污阀是利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。将管道清洗干净后，才可安装阀门,排污阀必须安装在水平管道上。是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。
二、排污阀执行标准：
设计制造按:GB/T12237-1989的规定
检验和试验按:GB/T13927-1992的规定
法兰尺寸按:JB79-59的规定
压力－－温度等级按:GB9131的规定
压缩弹簧按:GB/T1239.2的规定
结构长度按:JB/T6900-93的规定
三、Z44H/Z48H快速排污阀技术规范：

型号	Z44H、P48H	Z44H、P48H	Z44H、P48H
压力	1.6	2.5	4.0
适用温度	≤425℃
适用介质	水、蒸气

四、Z44H/Z48H快速排污阀外形连接尺寸：

型号	公称压力 PN(mm)	公称通径 DN(mm)	尺寸(mm)
型号	公称压力 PN(mm)	公称通径 DN(mm)	L	D	D1	D2	D6	b	z-d	H	L0
排污阀Z44H P48H	1.6	25	160	115	85	65	-	14	4-14	160	180
		32	180	135	100	78	-	16	4-18	180	200
		40	230	145	110	85	-	16	4-18	220	220
		50	250	160	125	100	-	16	4-18	230	240
		65	265	180	145	120	-	18	4-18	250	280
		80	280	195	160	135	-	20	8-18	280	350
		100	350	215	180	155	-	20	8-18	400	500
	2.5	25	160	115	85	65	-	16	4-14	160	180
		32	180	135	100	78	-	18	4-18	180	200
		40	230	145	110	85	-	18	4-18	220	220
		50	250	160	125	100	-	20	4-18	230	240
		65	265	180	145	120	-	22	8-18	250	280
		80	280	195	160	135	-	22	8-18	280	350
		100	350	230	190	160	-	24	8-23	400	500
	4.0	25	160	115	85	65	58	16	4-14	160	180
		32	180	135	100	78	66	18	4-18	180	200
		40	230	145	110	85	76	18	4-18	220	220
		50	250	160	125	100	88	20	4-18	230	240
		65	265	180	145	120	110	22	8-18	250	280
		80	280	195	160	135	121	22	8-18	280	350

五、Z44H/Z48H快速排污阀主要零件材料：

零件名称	材料
阀体阀盖	铸钢WCB
阀杆齿轮轴	铬不锈钢2Cr13
阀瓣阀座	铬不锈钢2Cr13
填料	石墨石棉绳
手柄	铸钢WCB
弹簧	磷铜丝

华特隆阀门订货须知：
    一、①Z44H/Z48H快速排污阀产品名称与型号②Z44H/Z48H快速排污阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Z44H/Z48H快速排污阀型号，请按Z44H/Z48H快速排污阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
