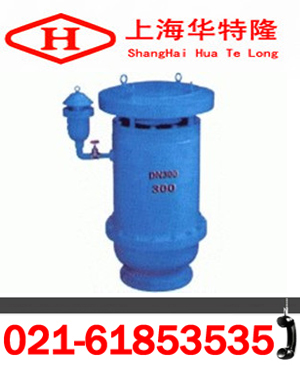

PQ42X高速复合式排气阀产品性能参数介绍

一、概况：
   PQ42X高速复合式排气阀是一种排吸气快速,超大排量的排吸气阀,广泛应用于管路上的最高点或转折点有闭气的地方,来排除管内的气体来疏通管道，达到正常工作。如不装此阀，管道随时出现气阻,使管道出现水容量达不到设计要求,其次;管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。
二、PQ42X高速复合式排气阀原理：
    当水进入管路时,塞头停在定位架下部,进行大量排气，当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出,如出现停电、停泵,管道内水流空时随时会出现负压,浮球顺水下降,打开小孔带动大孔进行大量进气确保管道安全。
三、如何选择PQ42X高速复合式排气阀的口径：
1）在管路中较高的成个点上，分别计算出其最大的排气（或吸气量）。
A.如由泵浦送水量计算：（吸）排气阀C.F.S.=GPM of PUMP/449 （英制）CMH of PUMP(公制)。
B.如由重力计算：（吸）排气阀C.F.S.=0.08666（SD5）1/2 （英制）或CMH=8.83（SD5）1/2（公制）S=斜率D=管路直径。
2）如果考虑最大排气量，一般复合式排气阀（FKPQ42X）於进口压力4psi（0.028Mpa）时， 即可将管内空气在塞头关闭前，将管内空气排完，由1a或1b计算出的最大排气量与4psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
3）如果考虑最大吸气量时，一般管内负压产生且超过5psi(0.03Mpa)以上时，才有可能破管，此时可由1a或1b计算出最大吸气量与5psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
4）由2和3项比较，其中较大的口径，即为我们所需的口径。
5）如不考虑负压产生而造成管路破裂时，可直接采用下表选择适当FKPQ42X口径，且管内水流速在1.2~2.4m/sec之间，亦可采用下表选择FKPQ42X口径。
四、PQ42X高速复合式排气阀外形、法兰尺寸表：
