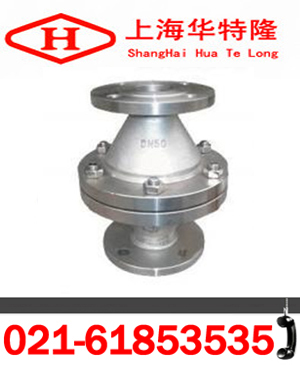

GZW-1管道阻火器产品技术性能介绍
一、概述：
GZW-1管道阻火器是用来阻止氢气火焰向外蔓延的安全装置。管道阻火器由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
二、GZW-1管道阻火器主要用途：
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。主要性能1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
三、GZW-1管道阻火器使用范围：
适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
四、GZW-1管道阻火器外形连接尺寸：
|
型号 |
重 量 ( Kg/台） |
PN (MPa) |
外形尺寸（mm） |
螺栓 | ||||
|
K |
D |
DL |
L |
数量 |
螺纹 | |||
|
GYW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GYW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 | |
|
GYW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 | |
|
GYW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 | |
|
GYW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 | |
|
GYW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 | |
|
GYW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 | |
|
GYW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 | |
|
GYW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 | |
|
GYW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 | |
注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535， 本资料来自上海华特隆阀门制造有限公司http://www.htlzz.com，如需转载请注明。
