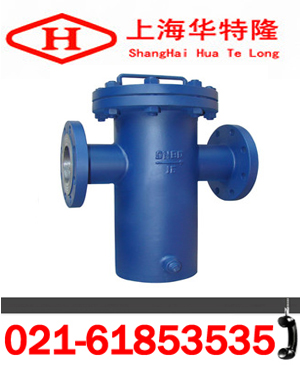

SBR篮式过滤器产品技术性能介绍

一、概述：
    SBR篮式过滤器的结构主要包括连接管道、筒体、滤篮、法兰、法兰盖和紧固件等。也被叫做篮式过滤器和直通过滤器。通常是直接连入机械设备的管路中，拦截流体中的杂质，保证机械设备正常运转。该过滤器设计合理，使用方便，可打开上盖拿出滤网处理污物，不会带有污物留在管内，滤网采用40-200目。
二、工作原理：
    SBR篮式过滤器是直接连入管道使用。在生产过程中，流体会随着管道流经直通过滤器，液体先通过桶体而后进入滤篮，流体从滤篮的缝隙中流出，直至过滤器的出口被排出，流体中的固体杂质颗粒为滤篮所阻挡，与流体分离完成过滤。过滤器使用一段时间后，固体杂质在滤篮中堆积，这时只要旋开主管底部的螺塞，将直通过滤器内的液体排净，拆卸法兰，清洗滤篮后重新装入，就能完成杂质的清理了。
三、产品特点：
1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。
四、SRB篮式过滤器主要零件材料：

壳体材质	铸铁、碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)	-30～+380	-80～+450
公称压力(MPa)	0.6～6.4 (150Lb～300Lb)
过滤精度（目/in）	10-300
连接方式	法兰、对焊

五、SRB篮式过滤器外形连接尺寸：

公称通径 DN（mm）	尺 寸（mm）				管 塞
	L	H	H1	D0
25	180	260	160	76	R3/4"
32	200	270	160	76	R3/4"
40	260	300	170	108	R3/4"
50	260	300	170	108	R3/4"
65	330	360	210	133	R3/4"
80	340	400	250	159	R3/4"
100	400	470	300	219	R3/4"
125	480	550	360	273	R3/4"
150	500	630	420	273	R3/4"
200	560	780	530	325	R3/4"
250	660	930	640	426	M20*1.5
300	750	1200	840	478	M20*1.5

华特隆订货须知：
一、SRB篮式过滤器产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SRB篮式过滤器型号，请按SRB篮式过滤器型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
