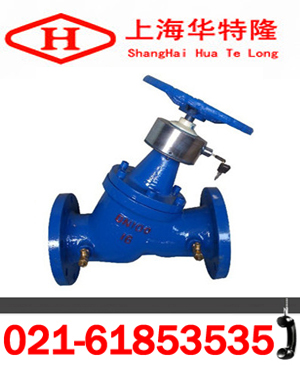

SP45F数字锁定平衡阀产品技术性能说明

一、SP45F数字锁定平衡阀概述：
   SP45F数字锁定平衡阀适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀设有刻度的数字显示，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
二、SP45F数字锁定平衡阀特点：
1）理想的调节性能.
2）ZL47F自力式平衡阀优秀的截止功能.
3)精确到1/10圈的开启状态显示.
4)理论流量特性曲线为等百分比特性曲线.
5)国家专利型启闭锁定装置.
6)对应每个整圈都有因定的流量系数，调试中只要测量出阀门两端压差，就可以方便计算出流经阀门的流量.
7、聚四氟乙烯和硅胶密封，密封性能可靠.
8、内部元件采用YICr18Ni9或铜合金制造，抗腐蚀能力强，使用寿命长.
三、SP45F数字锁定平衡阀技术参数：

	SP15-(10/16)	SP45F-(10/16)	备注
试验压力	2.4Mpa(24kgf/m2)
工作压力	≤1.6MPa(16kgf/cm2)
工作温度	≤120℃
适用介质	水、油和其它液体
特性曲线	等百分比
安装使用范围	管网系统的主干、分支    干、室内供水干管、分支立管及多台锅炉

四、SP45F数字锁定平衡阀主要零件材料：

零件名称	阀体、阀盖	阀杆	阀瓣	密封垫
材料	灰铸铁、球墨铸铁、铸钢	不锈钢	球墨铸铁	橡胶石棉板

五、SP45F数字锁定平衡阀外形连接尺寸：

DN	L	H
32	180	230
40	200	242
50	230	250
65	290	260
80	310	329
100	350	340
125	400	424
150	480	454
200	550	517
250	622	573
300	698	617
350	787	705

六、SP45F数字锁定平衡阀安装注意事项：
1）SP45F数字锁定平衡阀具备流量调节和测量功能，为使流往阀门前后的水流稳定，保证测量精度，建议尽可能安装在直管段处。
2）阀体上的箭头方向为水的流动方向，切勿装反。
3）由于阀塞为锥型，在小开度时容易挤住杂物，安装时要把阀门关到0位，以免掉进杂质。冲流管道时要把阀门开至100%，以免堵塞。
4）当关断阀门时，刻度盘、圈数显示窗、百分比显窗均显示为0。
5）锁定时要左右轻轻转动手柄，同时顺时针方向旋转钥匙，直到手柄不能转动为止。
6）需改变开度，先用钥匙开锁，再转动手轮，调到所需开度，用钥匙锁定。
