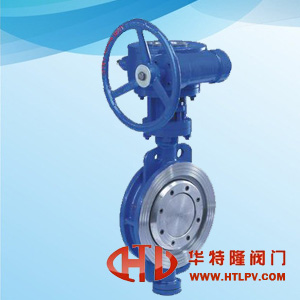

D73H对夹式硬密封蝶阀产品技术性能介绍

一、D73H对夹式硬密封蝶阀概述：
    D73H对夹式硬密封蝶阀密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
二、D73H对夹式硬密封蝶阀优点：
1）采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄露；
2）结构独特，操作灵活、省力、方便、使用寿命长；
3）耐高温、耐腐蚀、耐磨损的三维偏心。
三、D73H对夹式硬密封蝶阀执行标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

四、D73H对夹式硬密封蝶阀零件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

五、D73H对夹式硬密封蝶阀技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

六、D73H对夹式硬密封蝶阀连接尺寸：

公称通经(DN)	主要尺寸				法兰尺寸和螺栓规格
					1.0MPa			1.6MPa			2.5MPa
	L	L2	H	H1	D1	Z-D	A	D1	Z-D	A	D1	Z-D	A
50	43	265	350	112	125	4-18	90℃	125	4-18	90℃	125	4-18	90℃
65	46	265	370	115	145	4-18	90℃	145	4-18	90℃	145	4-18	90℃
80	49	320	380	120	160	8-18	45℃	160	8-18	45℃	160	8-18	45℃
100	56	320	420	138	180	8-18	45℃	180	8-18	45℃	190	8-22	45℃
125	64	340	460	164	210	8-18	45℃	210	8-18	45℃	220	8-26	45℃
150	70	390	555	175	240	8-22	45℃	240	8-22	45℃	250	8-26	45℃





华特隆订货须知：
一、D73H对夹式硬密封蝶阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D73H对夹式硬密封蝶阀型号，请按D73H对夹式硬密封蝶阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
