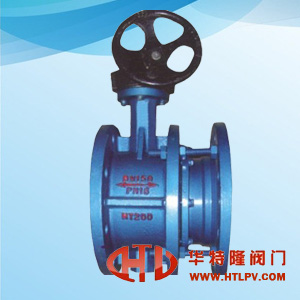

SD343H伸缩蝶阀产品技术性能介绍

一、SD343H伸缩蝶阀概述：
    SD343H伸缩蝶阀开启力矩小,灵活方便,省力节能; 三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。伸缩蝶阀耐高压、耐腐蚀、耐磨损、使用寿命长等。使密封面的空间运动轨迹达到理想化,密封副相互之间无磨擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
二、SD343H伸缩蝶阀特点：
1.设计新颖、合理，结构独特，重量轻，启闭迅速。
2.操力矩小，操作方便，省力灵巧。
3.可以任何位置安装、维修方便。
4.密封件可以更换，密封性能可靠达到双向密封零泄漏。
5.密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、SD343H伸缩蝶阀执行标准：

制造标准	JB/T8527-97、GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
检验标准	GB/T 13927-92

四、SD343H伸缩蝶阀零件材料：

零件名称	材料
阀体	WCB、QT450-10、不锈钢
蝶板	WCB、QT450-10、不锈钢
阀轴	2Cr13不锈钢
密封圈	橡胶
填料	柔性石墨

五、SD343H伸缩蝶阀数连接尺寸：

规格	D	D1	D2	Lmax	Lmin	H1	H2	N-Фd
100	220	180	156	216	174	110	170	8-Ф18
125	250	210	184	232	186	123	182	8-Ф18
150	285	240	211	239	194	140	210	8-Ф22
200	340	295	266	264	214	170	238	8-Ф22
250	395	350	319	296	235	195	270	12-Ф22
300	445	400	370	300	250	222	300	12-Ф22
350	505	460	429	320	270	252	330	16-Ф22
400	565	515	480	332	282	285	368	16-Ф26
450	615	565	530	355	305	310	402	20-Ф26
500	670	620	582	365	315	337	438	20-Ф30
600	780	725	682	420	340	393	490	24-Ф30
700	895	840	794	446	396	450	558	24-Ф33
800	1015	950	901	476	426	515	625	28-Ф33
900	1115	1050	1001	506	456	560	685	28-Ф33
1000	1230	1160	1112	516	466	610	750	28-Ф36



华特隆订货须知：
一、SD343H伸缩蝶阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定SD343H伸缩蝶阀型号，请按SD343H伸缩蝶阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
