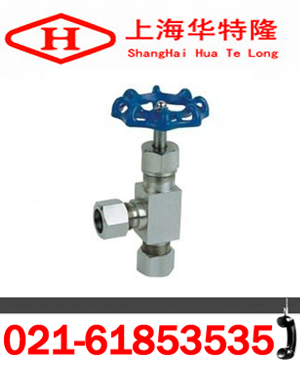

J94W卡套式针型阀产品技术性能介绍
一、概述:
J94W卡套式针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。卡套式针型阀,阀门端的卡套与设备端的管子连接,锁紧螺母即可,安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用。卡套式针型阀是一种可以精确调整的阀门,密封性能好,一般适用于较小流量,较高温高压的气体或者液体的介质,也适合与压力表配合使用。
二、J94W卡套式针型阀性能规范:
试验项目:TESTITEM 压力值PRESSURE VALVE
公称压力:Nominal Pressure 6.4
壳体试验: Shell Test 9.6
密封试验: Test 7.0
气压试验: Air Pressure Test 0.9
适用温度: Suitable Temperatue ≤180℃
适用介质: Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods
三、J94W卡套式针型阀主要性材料:
序号
NO. |
零件名称
Part name |
材质
Material |
1 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
2 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
3 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
4 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
7 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
8 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
9 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
10 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. |
ø |
L |
H |
D0 |
J94W/H |
ø8 |
38 |
92 |
ø70 |
J94W/H |
ø10 |
38 |
92 |
ø70 |
J94W/H |
ø12 |
39 |
92 |
ø70 |
J94W/H |
ø14 |
40 |
94 |
ø70 |
J94W/H |
ø18 |
42 |
100 |
ø80 |
华特隆订货须知:
一、①J94W卡套式针型阀产品名称与型号②J94W卡套式针型阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J94W卡套式针型阀型号,请按J94W卡套式针型阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华特隆的阀门专家为您审核把关。
