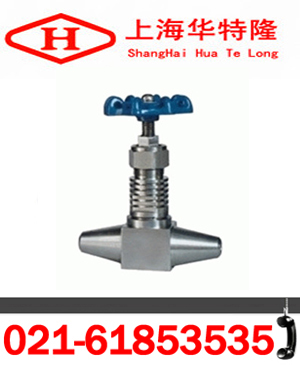

J61W焊接式针型阀产品技术性能介绍
一、概述:
J61W焊接式针型阀是电力、电气、机电设备工程、电控设备工程中应用最多的阀门之一，由于其安装方便，制造合理，经济简单，所以大量使用在电力工程等管道中，本公司生产的针型阀外表美观，密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。
二、JJ61W焊接式针型阀执行标准：
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
三、J61W焊接式针型阀主要参数：
|
型号 |
公称压力 MPa |
试验压力 MPa |
工作压力 MPa |
工作温度 （℃） |
适用介质 | ||
|
壳 体 |
密 封（液） |
密 封（气） | |||||
|
J61W-100 |
10. |
15.0 |
11.0 |
0.6 |
10.0 |
C≤425℃ P≤540℃ |
水、油品、液化石油气等 |
|
J61W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 | ||
四、J61W焊接式针型阀外形连接尺寸：
|
公称直径 DN (mm) |
尺 寸 (mm) |
重量 (Kg) | |||
|
L |
H |
H1 |
D1 | ||
|
6 |
100 |
110 |
125 |
80 |
0.65 |
|
10 |
110 |
130 |
150 |
100 |
0.65 |
|
15 |
130 |
145 |
170 |
110 |
0.8 |
|
20 |
150 |
170 |
190 |
125 |
1.1 |
|
25 |
170 |
180 |
210 |
125 |
1.8 |
|
32 |
180 |
200 |
250 |
160 |
5.0 |
华特隆订货须知：
一、①J61W焊接式针型阀产品名称与型号②J61W焊接式针型阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J61W焊接式针型阀型号，请按J61W焊接式针型阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
