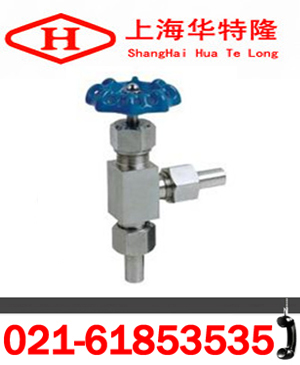

J24W外螺纹角式针型阀产品技术性能介绍

一、概述：
    J24W外螺角式纹针型阀是仪表测量管路系统中重要组成部分，其功用是作开启或切断管道通路用。针型阀是一种可以精确调整的阀门用途较广，其他类型的阀门能够耐受更大的压力、密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。
二、J24W外螺纹角式针型阀主要性能规范：

型号	公称压力(MPa)	试验压力(MPa)			工作压力 (MPa)	工作温度 (℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
J24W-160P-DN3	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
J24W-320P-DN6	32.0	48.0	35.2	0.6	32.0	C≤425℃

三、J24W外螺纹角式针型阀主要零部件材料：

零件名称	阀体、阀盖	阀杆、阀瓣	填料
J24W-160P-DN3	铬镍不锈钢	铬镍不锈钢	聚四氟乙稀、柔性石墨
J24W-320P-DN6	优质碳钢	铬镍不锈钢	聚四氟乙稀、柔性石墨

四、J24W外螺纹角式针型阀主要外型及连接尺寸：

型号	公称直径DN(mm)	尺寸						重量(Kg)
		L1	Do	H	H1	D	D1
J24W-160P-DN3	3	80	65	159	168	14	3	1.0
J24W-320P-DN6	6	80	65	159	168	14	6	1.0

华特隆订货须知：

    一、①J24W外螺纹角式针型阀产品名称与型号②J24W外螺纹角式针型阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定J24W外螺纹角式针型阀型号，请按J24W外螺纹角式针型阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
