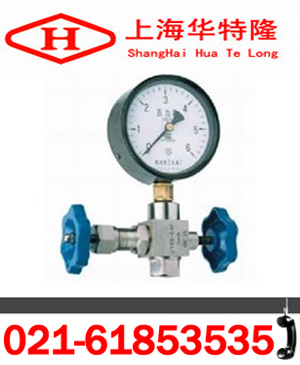

J19H压力表针型阀产品技术性能介绍

一、概述：
    J19H压力表针型阀密封性良好，一般用于较小流量，较高压力的气体或液体(如蒸汽、油品)介质的密封。针型阀主要零件材料碳钢、不锈钢，工作压力 1.6~32MPa（MPa），工作温度 ≤425（℃），使用介质：水、油品、液化石油气、蒸汽、酸碱液。
二、J19H压力表针型阀主要零部件材料：

零件名称	阀体	阀杆	阀底座	填料	填料阀盖	手轮
J19H/W-320	碳钢	铬不锈钢		聚四氟乙烯、柔性石墨	碳钢	优质碳钢
J19H/W-320P	铬镍不锈钢	铬不锈钢	铬镍不锈钢		不锈钢

三、J19H压力表针型阀主要性能规范：

型号	公称压力(MPa)	试验压力(MPa)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
J19H/W-320	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
J19H/W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

四、J19H压力表针型阀外形连接尺寸：

型号	公称直径(mm)	尺寸								重量(Kg)
		L1	Do	D2	D1	H	H1	M1	RC
J19H/W-320	6	100	65	14	5	100	110	M20×1.5左	-	1.2
J19H/W-320P	15	85	65	-	-	100	110	M20×1.5	G1/2?	1.0





华特隆订货须知：
    一、①J19H压力表针型阀产品名称与型号②J19H压力表针型阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定J19H压力表针型阀型号，请按J19H压力表针型阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
