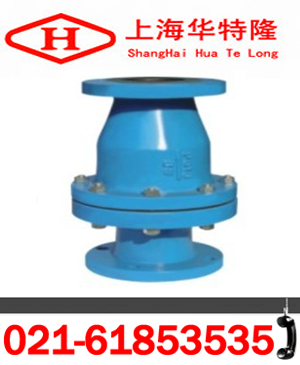

H44J旋启式衬胶止回阀产品技术性能介绍

一、H44J旋启式衬胶止回阀概述：

    该阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。应用于温度小于80度的弱酸性介质管道。起防止介质倒流作用，卧式安装或立式安装均可。 H44J旋启式衬胶止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

二、旋启式衬胶止回阀技术规范：

三、H44J旋启式衬胶止回阀特点：

连接方式：法兰连接止回阀
基本型号：H44J-10，H44J-16
基本结构形成：直通旋启式
公称压力：PN1.0~1.6（MPa）
公称通径：DN15~500（mm）

四、H44J-6旋启式衬胶止回阀的连接尺寸：

H44J-10旋启式衬胶止回阀的连接尺寸：

五、衬胶止回阀主要特点：

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8。
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20。
3、阀瓣关闭快速，水锤压力小。
4、水平或垂直管道均可使用，安装方便。
5、流道通畅、流体阻力小。
6、动作灵敏、密封性能好。
7、阀瓣行程短、关阀冲击力小。
8、整体结构、简单紧凑、造型美观。
9、使用寿命长、可靠性高。

华特隆订货须知：

一、H44J旋启式衬胶止回阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H44J旋启式衬胶止回阀型号，请按H44J旋启式衬胶止回阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。

感谢您访问我们的网站【http://www.htlpv.com华特隆公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
①本保证书只针对上海华特隆阀门制造有限公司所销售的产品。
②本公司产品实行质量三包，即：包修、包退、包换。
③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。
④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。
⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
