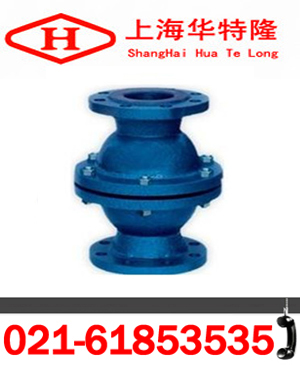

H40J浮球式衬胶止回阀产品技术性能介绍
一、浮球式衬胶止回阀概述：
H40J浮球式衬胶止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。浮球式衬胶止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。衬胶止回阀主要可分为旋启式衬胶止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。 浮球式衬胶止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
二、H40J浮球衬胶止回阀技术规范：
|
浮球式衬胶止回阀型号 |
公称压力PNMPa |
试验压力PsMPa |
浮球式衬胶止回阀适用介质 |
工作温度℃ | |
|
壳体试验 |
密封试验 | ||||
|
H40J-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体 |
≤85 |
|
H40J-10 |
1.0 |
105 |
1.1 | ||
三、H40J浮球式衬胶止回阀特点：
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形成：旋启式，浮球式
公称压力：PN1.0~1.6(MPa)
公称通径：DN15~500(mm)
基本型号：H41F3、H41F46、H44F3、H44F4
四、H40J浮球式衬胶止回阀连接尺寸：
|
称通径 |
浮球式衬胶止回阀的标准值 |
参考值 | |||||||||
|
DN（mm） |
NPS（inch） |
H |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） | |
|
PN0.6（MPa） | |||||||||||
|
25 |
1 |
152 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
135 |
6 | |
|
40 |
1 1/2 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
170 |
10 | |
|
50 |
2 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
190 |
14 | |
|
65 |
2 1/2 |
190 |
160 |
130 |
100 |
3 |
16 |
4-Φ14 |
210 |
18 | |
|
80 |
3 |
203 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
235 |
21 | |
|
100 |
4 |
267 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
300 |
40 | |
|
150 |
6 |
394 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
440 |
90 | |
