产品说明

一、概况：

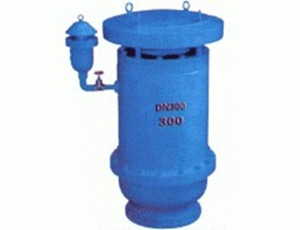

    PQ42X复合式高速排气阀是一种排吸气快速,大排量的排吸气阀,广泛应用于管路上的高点或转折点有闭气的地方,来排除管内的气体来疏通管道，达到正常工作。如不装此阀，管道随时出现气阻,使管道出现水容量达不到设计要求,其次;管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。
二、PQ42X复合式高速排气阀原理：
    当水进入管路时,塞头停在定位架下部,进行大量排气，当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出,如出现停电、停泵,管道内水流空时随时会出现负压,浮球顺水下降,打开小孔带动大孔进行大量进气确保管道可靠。
三、如何选择PQ42X复合式高速排气阀的口径：
1）在管路中较高的成个点上，分别计算出其额定的排气（或吸气量）。
A.如由泵浦送水量计算：（吸）排气阀C.F.S.=GPM of PUMP/449 （英制）CMH of PUMP(公制)。
B.如由重力计算：（吸）排气阀C.F.S.=0.08666（SD5）1/2 （英制）或CMH=8.83（SD5）1/2（公制）S=斜率D=管路直径。
2）如果考虑额定排气量，一般复合式排气阀（FKPQ42X）於进口压力4psi（0.028Mpa）时， 即可将管内空气在塞头关闭前，将管内空气排完，由1a或1b计算出的额定排气量与4psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
3）如果考虑额定吸气量时，一般管内负压产生且超过5psi(0.03Mpa)以上时，才有可能破管，此时可由1a或1b计算出额定吸气量与5psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
4）由2和3项比较，其中较大的口径，即为我们所需的口径。
5）如不考虑负压产生而造成管路破裂时，可直接采用下表选择适当FKPQ42X口径，且管内水流速在1.2~2.4m/sec之间，亦可采用下表选择FKPQ42X口径。
四、PQ42X复合式高速排气阀外形、法兰尺寸表：

公称通径	D	D1	L	L1	H	Z	∮d
150	285	240	535	356	517	8	23
200	340	295	635	430	608	8	23
250	395	350	550	850	375	12	23
300	445	445	725	1100	375	12	23
400	565	565	1034	1350	375	16	28
500	670	670	1034	1350	375	20	28

华特隆订货须知：
一、PQ42X复合式高速排气阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定PQ42X复合式高速排气阀型号，请按PQ42X复合式高速排气阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
欢迎您访问我们的网站www.htlzh.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们会尽心尽力为您提供优良的服务。华特隆人祝福您----尊贵的客人！！！上海华特隆阀门制造有限公司是您理想的选择！
