产品说明

一、T型过滤器产品概述：

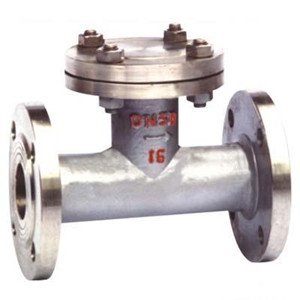

    不锈钢T型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障可靠生产的作用。
二、不锈钢T型过滤器使用范围：
1.石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。
2.化工生产中的府蚀性物料，如：烧碱、纯碱、浓、稀硫酸、碳酸、醋酸、酯酸等。
3.制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4.轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药品等。连接形式：5.法兰连接、螺纹连接、焊接。
6.法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
三、不锈钢T型过滤器技术参数及使用范围：

技术参数

规格尺寸mm

产品型号

SRT-IV SRT-I SRT-II

口径

L

H

壳体材质

WCB 304 316L

DN50

250

149

过滤芯件

304  316L

DN65

292

170

螺栓螺母

20#  304  316L

DN80

312

181.5

过滤精度

10~300目

DN100

362

267

密封垫片

NER  PTFE

DN150

464

259.5

环境温度

+450OC~-30OC

DN200

560

311

公称压力

0~10.0MPa 150~600LB

DN250

636

350.5

连接形式

法兰  螺纹  对焊

DN300

736

400

法兰标准

GB HG SH JB ANSI JIS DIN

DN350

812

441

制造标准

HGJ532-91  GB150-98

DN400

864

469

四、不锈钢T型过滤器安装与维护：
1)不锈钢T型过滤器安装时，进出口方向与阀体上的箭头方向应保持一致。
2)T型过滤器工作一段时间后，滤芯内沉淀了一些的杂质，这时压力降增大，流速会下降，需及时清理过滤器芯内的杂质。
3)清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。
4)如发现不锈钢钢丝网变形或损坏，需马上更换。
五、不锈钢T型过滤器外形连接尺寸：

公称直径	主要尺寸				排放□“B”	参考重量 （KG）
	L	L1	L2	H	R1/2"
50	300	526	164	164		13.9
65	338	594	184	184		19.5
80	368	652	196	196		24.3
100	423	735	220	175		36.1
125	466	814	240	194		55.3
150	521	917	270	217		74.1
200	630	1108	320	268		145.0
250	738	1310	370	320		220.1
300	846	1512	420	372		317.9

华特隆阀门订货须知：
    一、①不锈钢T型过滤器产品名称与型号②不锈钢T型过滤器口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定不锈钢T型过滤器号，请按不锈钢T型过滤器型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：
    欢迎您访问我们的网站www.htlzh.com，首先感谢您对我们华特隆的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们会尽心尽力为您提供优良的服务。华特隆人祝福您----尊贵的客人！！！上海华特隆阀门制造有限公司是您理想的选择！
