产品说明

一、概述：

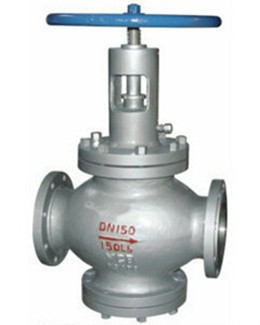

    TPL41Y-40C阀套式排污阀是一种新型的节流、截止、放空产品，用其阀套开位排污，阀座活动连接，阀瓣与采用软、硬双质密封副，闪瓣密封自清洗，具有密封可靠，耐冲蚀，具有多级节流效果，节流效果明显、操作维护方便等。
二、TPL41Y-40C阀套式排污阀工作原理：
1）常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2）节流排污状态：阀瓣密封付离开阀座，由于在阀瓣处设有了平衡孔，使阀门开启极为轻
便。阀门开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质。
3）关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，流速加快，斜角改变介质流向方向，产生涡流，阀座端面介质径向力增加，实现阀座启封的吹扫。阀瓣密封付接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已全部清扫干净，保证了阀门排污后的密封性能，从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命。
三、TPL41Y-40C阀套式排污阀主要特点：
自清扫:
阀芯的特别设计介质由于方向的改变而产生涡流，从而使密封副不易粘附杂质，大大提高了阀门的可靠性和使用寿命。
双质密封:
阀芯与阀座硬质合金密封副及阀座硬质合金密封副与阀芯内嵌的软密封副，形成双质密封，保证证了阀门的耐冲刷及零泄要求。
启阀件结构平衡设计:
阀芯上开有平衡，使上、下腔介质处于平衡状态，提高了阀门开启的稳定性和减少开启阻力。
四、TPL41Y-40C阀套式排污阀采用标准：

设计标准		gb/t 12235
结构长度	法兰连接	gb/t 12221
	对焊连接	gb/t 15188.1
连接法兰		jb/t79gb/t9113
对焊端		gb/t 12224
试验和检验		jb/t9092

五、TPL41Y-40C阀套式排污阀性能规范：

压力等级		常温试验压力mpa				适用温度℃			适用介质
		壳体	密封	上密封	气体低压密封	g型	d型 d	普通	抗硫型	普通
公称压力 mpa	1.6	2.4	1.76	1.76	0.6	-29～250	-45～121	-29～121	含h2s和 co2>500mg/m3 的介质	石油、天然气、 水等
	2.5	3.8	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6

华特隆阀门订货须知：
    一、①TPL41Y-40C产品名称与型号②TPL41Y-40C阀套式排污阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定TPL41Y-40C阀套式排污阀型号，请按TPL41Y-40C阀套式排污阀型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
