产品说明

一、概述：

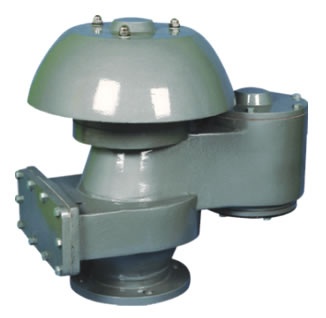

    QZF-89全天侯防冻防火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。ZF-89全天侯防冻防火呼吸阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。
二、QZF-89全天侯防冻防火呼吸阀操作压力：
正压：353Pa(36mmH2O)，
　　　980Pa(100mmH20)
负压:295Pa(30mmH2O)
三、QZF-89全天侯防冻防火呼吸阀外形连接尺寸：

规格	图号	安装尺寸（毫米）
		H	L	D	D1	D2	n	d
DN20	RQZF-50	360	362	Φ140	Φ110	Φ90	4	14
DN80	RQZF-80	445	513	Φ185	Φ150	Φ125	4	18
DN100	RQZF-100	445	513	Φ205	Φ170	Φ145	4	18
DN150	RQZF-150	610	640	Φ260	Φ225	Φ200	8	18
DN200	RQZF-200	700	770	Φ315	Φ280	Φ255	8	18
DN250	RQZF-250	828	918	Φ370	Φ335	Φ310	12	18

四、QZF-89全天侯防冻防火呼吸阀安装说明：
1 .呼吸阀应安装在储罐气源的高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀直接和大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中间顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近。
2 .当需要安装两个呼吸阀时，它们与罐顶中心应对称布置。
3 .若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
华特隆阀门订货须知：
一、QZF-89全天侯防冻防火呼吸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定QZF-89全天侯防冻防火呼吸阀型号，请按QZF-89全天侯防冻防火呼吸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
