产品说明

一、概述：

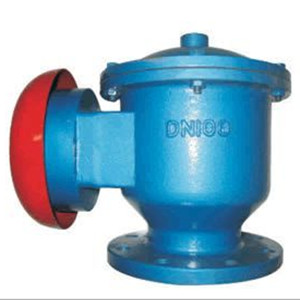

   ZFQ-1阻火呼吸阀是石化储罐的安全设备，其优点是阻火性能好、呼吸性能稳定、结构简单，重量轻，维修方便。该阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、柴油、原油、甲苯、乙醇、芳烃、硫等介质储罐上使用，它在-35℃～+60℃的温度环境中正常工作。
二、ZFQ-1阻火呼吸阀特点：
1）该产品结构合理、造型美观、外壳采用：铸铁、铸钢、不锈钢、铸造铝合金、耐腐蚀好。
2）阀盘、阀封环采用聚四氟乙烯材料，耐低温、防冻性能好，阻层芯子采用不锈钢材料、耐腐蚀性能强，耐烧，阻爆等各项技术性能具有突出优越性。
3）该阀是安装在固定顶罐上的通风阻火装置，减少储存物蒸发损耗，控制储罐压力作用，它的功能允许易燃易爆气体通过对火焰有阻止窒息作用。
4）该阀具有通风量大，泄漏量小，耐腐蚀，防冻性好的特点。
5）它能对储罐内外压差进行自动调节等特点。
6）阻火层易检修，易清洗，安装方便，检查时不用拆卸呼吸阀。
7）水压试验合格。
三、ZZFQ-1阻火呼吸阀外形连接尺寸：

称通径 (mm)	安装尺寸（mm）
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26

四、ZFQ-1阻火呼吸阀技术参数：

A等级正压	355Pa (36毫米水柱)
负压	295Pa (30毫米水柱)
B级正压	980Pa (100毫米水柱)
负压	295Pa (30毫米水柱)
C级正压	1765Pa (180毫米水柱)
负压	295Pa (30毫米水柱)

五、ZFQ-1阻火呼吸阀维修与保养：
1）检查压力阀盘和真空阀盘动作是否灵敏、导杆及阀封环接触面有无损伤。
2)重新安装压力阀盘时，应保证接触面要严密，导杆升降灵敏。
3)启用新的呼吸阀时，要清理阀盘间的防震物。
4)检查阻火层的芯子是否堵塞、变形、腐蚀等。
华特隆阀门订货须知：
一、ZFQ-1阻火呼吸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZFQ-1阻火呼吸阀型号，请按ZFQ-1阻火呼吸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.htlzh.com华特隆公司】如有任何疑问.您可以致电给我们,我们会尽心尽力为您提供优良的服务。 上海华特隆阀门制造有限公司是您理想的选择！
