水平轴立式汽油机用呼吸阀挡油机构
1.一种水平轴立式汽油机用呼吸阀挡油机构，其特征在于：包括水平挡片(1)及设置在该水平挡片(1)上方的竖直挡片(2)，所述竖直挡片(2)的右部为安装部(23)，该安装部(23)的下底边与所述水平挡片(1)的外侧边连接，所述竖直挡片(2)的左部先向内弯折形成连接部(22)再向左翻折形成挡油部(21)，所述安装部(23)、连接部(22)和挡油部(21)均与所述水平挡片(1)垂直。2.根据权利要求1所述的水平轴立式汽油机用呼吸阀挡油机构，其特征在于：所述安装部(23)的外侧面与所述水平挡片(1)的外侧边平齐，所述安装部(23)的右侧边与所述水平挡片(1)的右侧边平齐。
3.根据权利要求1或2所述的水平轴立式汽油机用呼吸阀挡油机构，其特征在于：在所述安装部(23)上开设有两个安装孔(2a)，两个所述安装孔(2a)的孔心位于同一竖直线上。
4.根据权利要求1所述的水平轴立式汽油机用呼吸阀挡油机构，其特征在于：所述挡油部(21)的左侧边与所述水平挡片(1)的左侧边之间的水平距离为8～11mm。
5.根据权利要求1、2或4所述的水平轴立式汽油机用呼吸阀挡油机构，其特征在于：所述挡油部(21)的外侧面与所述水平挡片(1)的外侧边之间的水平距离为3～5mm。
6.根据权利要求1所述的水平轴立式汽油机用呼吸阀挡油机构，其特征在于：所述挡油部(21)的下侧边与所述水平挡片(1)的上表面之间的距离为5～8mm。
7.根据权利要求1、2、4或6所述的水平轴立式汽油机用呼吸阀挡油机构， 其特征在于：所述水平挡片(1)和竖直挡片(2)一体成型。
说明书
水平轴立式汽油机用呼吸阀挡油机构
技术领域
本发明涉及汽油发动机箱体挡油装置，具体涉及一种水平轴立式汽油机用呼吸阀挡油机构。
背景技术
目前的水平轴立式通用汽油机，均采用无单向阀片的曲轴箱通风系统。在台架耐久试验和实际使用时，汽油机运行过程中会有大量机油从废气管流经空滤器进入化油器，并与可燃混合气一起进入燃烧室燃烧，将导致燃烧不充分，功率下降，使燃烧室与活塞顶部产生大量积炭，工况排放值超标，缩短发动机使用寿命。另外，曲轴箱内为正压，箱内正压会导致运行过程中呼吸机构回油孔处的机油很难流回曲轴箱内，且长时间的箱内正压会增加箱内机油从合箱密封垫处渗漏的可能，机油浪费严重，对发动机的使用寿命产生不利影响。因此，需要对废气管进口处进行遮挡，减少机油进入废气管的量。
发明内容
为解决以上技术问题，本发明提供一种水平轴立式汽油机用呼吸阀挡油机构。
技术方案如下：
一种水平轴立式汽油机用呼吸阀挡油机构，其关键在于：包括水平挡片及设置在该水平挡片上方的竖直挡片，所述竖直挡片的右部为安装部，该安装部的下底边与所述水平挡片的外侧边连接，所述竖直挡片的左部先向内弯折形成连接部再向左翻折形成挡油部，所述安装部、连接部和挡油部均与所述水平挡 片垂直。
采用以上技术方案的显著效果是，将挡油装置安装在汽油发动机箱体的呼吸阀后，竖直挡片位于呼吸阀的呼吸孔内侧，能避免机油通过呼吸孔直接进入废气管，水平挡片能避免机油从下方进入废气管，从而避免机油与可燃混合气一起进入燃烧室燃烧，提高燃烧效率，提高功率，减少燃烧室与活塞顶部的积炭，降低工况排放值，延长发动机使用寿命，避免机油浪费；安装部用于将其与呼吸阀固定连接。
为了更好的实现本发明，可进一步为：
上述安装部的外侧面与所述水平挡片的外侧边平齐，所述安装部的右侧边与所述水平挡片的右侧边平齐。采用以上技术方案，将安装部与呼吸阀固定连接后，水平挡片的外侧边与呼吸阀贴紧而不会漏油，挡油效果好。
在上述安装部上开设有两个安装孔，两个所述安装孔的孔心位于同一竖直线上。采用以上技术方案，竖直挡片通过安装孔与呼吸阀固定连接，方便快捷。
上述挡油部的左侧边与所述水平挡片的左侧边之间的水平距离为8～11mm。采用以上技术方案，挡油部的挡油效果好。
上述挡油部的外侧面与所述水平挡片的外侧边之间的水平距离为3～5mm。采用以上技术方案，挡油部的挡油效果好。
上述挡油部的下侧边与所述水平挡片的上表面之间的距离为5～8mm。采用以上技术方案，废气可从挡油部和水平挡片之间的空隙通过。
上述水平挡片和竖直挡片一体成型。采用以上技术方案，水平轴立式汽油机用呼吸阀挡油机构制作简单，快速。
有益效果：采用本发明的水平轴立式汽油机用呼吸阀挡油机构，能对汽油机箱体的呼吸阀上的呼吸孔起到良好的遮挡作用，避免机油通过呼吸孔进入废气管，提高燃烧效率，提高功率，减少燃烧室与活塞顶部的积炭，降低工况排 放值，延长发动机使用寿命，避免机油浪费；安装部用于将其与呼吸阀固定连接。
附图说明

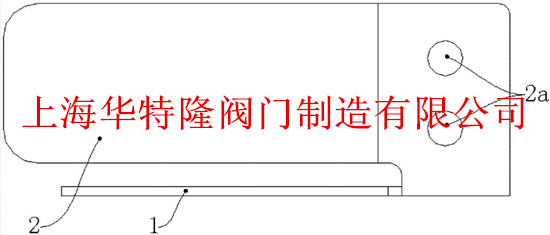

图1为本发明的结构示意图； 图2为图1的俯视图。
具体实施方式
下面结合实施例和附图对本发明作进一步说明。
如图1和图2所述，一种水平轴立式汽油机用呼吸阀挡油机构，包括水平挡片1及设置在该水平挡片1上方的竖直挡片2，所述竖直挡片2的右部为安装部23，该安装部23的下底边与所述水平挡片1的外侧边连接，所述竖直挡片2的左部先向内弯折形成连接部22再向左翻折形成挡油部21，所述安装部23、连接部22和挡油部21均与所述水平挡片1垂直。
所述安装部23的外侧面与所述水平挡片1的外侧边平齐，所述安装部23的右侧边与所述水平挡片1的右侧边平齐。
在所述安装部23上开设有两个安装孔2a，两个所述安装孔2a的孔心位于同一竖直线上。
所述挡油部21的左侧边所述水平挡片1的左侧边之间的水平距离为8～11mm。
所述挡油部21的外侧面与所述水平挡片1的外侧边之间的水平距离为3～5mm。
所述挡油部21的下侧边与所述水平挡片1的上表面之间的距离为5～8mm。
