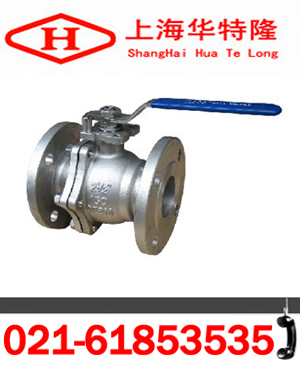

Q41H手动球阀性能参数
一、概述:
Q41H手动球阀是专为介质温度高于300℃的工矿条件而设计的,密封形式采用金属球对金属阀座密封,具有抗高温,耐磨损,防火,防静电等优点,可选用浮动球或固定球结构。
二、Q41H手动球阀特点:
1.手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在球阀开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2.阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3.阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4.根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5.密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
三、Q41H手动球阀执行标准:
设计规范:GB/T 12237、API 6D
结构长度:GB/T 12221
连接法兰:JB/T 79,HG20592,GB9113,ANSI
试验与检验:JB/T 9092,GB/T13927,API 6D
压力-温度:GB/T 9131
产品标识:GB/T 12220
四、Q41H手动球阀主要性能规范:
压力等级 |
公称压力 |
磅级 | ||||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 | ||
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 | |
适用工况 |
适用介质 |
纸浆、浆料、粉尘及各种固体颗粒介质 | ||||||||
适用温度 |
-196~≤550℃ | |||||||||
适用规范 |
设计制造按 |
GB12237-89 API60 JP17S-48 | ||||||||
法兰尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
结构长度按 |
GB12221-89 ANSI B16.0 JIS B2002 | |||||||||
检验试验按 |
JB/T9092-99 API598 |
号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 | ||
GB |
ASTM |
GB |
ASTM | ||||
1 |
阀体 |
WCB |
A216-WCB |
8 |
弹簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
3 |
阀座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球体 |
1Cr13 |
A276-420 |
11 |
填料压盖 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
挡圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
阀杆 |
1Cr13 |
A276-410 |
7 |
座垫 |
1Cr18Ni9Ti |
304 |
14 |
螺钉 |
35 |
A193-B7 |
型号 |
公称通径 DN |
尺寸(mm) | |||||||
L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do | ||
Q41F-16P(R) |
15 |
130 |
95 |
65 |
45 |
60 |
14-2 |
4-14 |
108 |
20 |
140 |
105 |
75 |
55 |
64 |
14-2 |
4-14 |
120 | |
25 |
150 |
115 |
85 |
65 |
90 |
16-2 |
4-14 |
165 | |
32 |
165 |
135 |
100 |
78 |
105 |
16-2 |
4-18 |
180 | |
40 |
180 |
145 |
110 |
85 |
150 |
16-3 |
4-18 |
240 | |
50 |
200 |
160 |
125 |
100 |
190 |
16-3 |
4-18 |
240 | |
65 |
220 |
180 |
145 |
120 |
195 |
18-3 |
4-18 |
320 | |
80 |
250 |
195 |
160 |
135 |
215 |
20-3 |
8-18 |
350 | |
100 |
280 |
215 |
180 |
155 |
250 |
20-3 |
8-18 |
400 | |
125 |
320 |
245 |
210 |
185 |
280 |
22-3 |
8-18 |
500 | |
150 |
360 |
280 |
240 |
210 |
320 |
24-3 |
8-23 |
600 | |
200 |
400 |
335 |
295 |
265 |
370 |
26-3 |
12-23 |
800 | |
Q41F-25P(R) |
40 |
180 |
145 |
110 |
85 |
160 |
16-3 |
4-18 |
240 |
50 |
200 |
160 |
125 |
100 |
205 |
20-3 |
4-18 |
270 | |
65 |
220 |
180 |
145 |
120 |
215 |
22-3 |
8-18 |
350 | |
80 |
250 |
195 |
160 |
135 |
230 |
22-3 |
8-18 |
400 | |
100 |
280 |
230 |
190 |
160 |
270 |
24-3 |
8-23 |
500 | |
125 |
320 |
270 |
220 |
188 |
300 |
28-3 |
8-25 |
600 | |
150 |
360 |
300 |
250 |
218 |
340 |
30-3 |
8-25 |
900 | |
200 |
400 |
360 |
310 |
278 |
400 |
34-3 |
12-25 |
1100 |
订货流程
1.客户采购清单请传真至 021-61857272,或来电咨询 021-61853535。
2.收到客户采购清单,为客户提供阀门型号选型与报价(产品报价单)。
3.具体商定:交货期、特殊要求等事宜。
订货须知
一、客户对产品有特殊要求,须在订货合同中提供以下说明:
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
