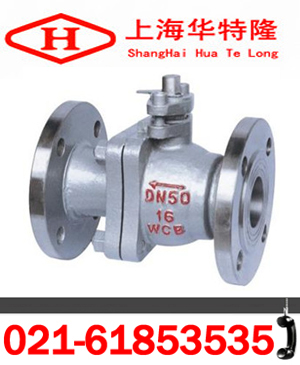

Q41F-16C铸钢球阀性能参数解析

发布日期：2016-05-28 文字：【大】【中】【小】

一、概述：
Q41F-16C铸钢球阀适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
二、Q41F-16C铸钢球阀技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

三、Q41F-16C铸钢球阀主要零件材料：

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE、RPP	PTFE、RPP
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

四、Q41F-16C铸钢球阀外形连接尺寸：

型号	公称通径 DN	尺寸(mm)
型号	公称通径 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Q41F-16C(R)	15	130	95	65	45	60	14-2	4-14	108
	20	140	105	75	55	64	14-2	4-14	120
	25	150	115	85	65	90	16-2	4-14	165
	32	165	135	100	78	105	16-2	4-18	180
	40	180	145	110	85	150	16-3	4-18	240
	50	200	160	125	100	190	16-3	4-18	240
	65	220	180	145	120	195	18-3	4-18	320
	80	250	195	160	135	215	20-3	8-18	350
	100	280	215	180	155	250	20-3	8-18	400
	125	320	245	210	185	280	22-3	8-18	500
	150	360	280	240	210	320	24-3	8-23	600
	200	400	335	295	265	370	26-3	12-23	800
Q41F-25C(R)	40	180	145	110	85	160	16-3	4-18	240
	50	200	160	125	100	205	20-3	4-18	270
	65	220	180	145	120	215	22-3	8-18	350
	80	250	195	160	135	230	22-3	8-18	400
	100	280	230	190	160	270	24-3	8-23	500
	125	320	270	220	188	300	28-3	8-25	600
	150	360	300	250	218	340	30-3	8-25	900
	200	400	360	310	278	400	34-3	12-25	1100
Q41F-40C(R)	15	130	95	65	45	60	16-2	4-14	40
	20	140	105	75	55	65	16-2	4-14	51
	25	150	115	85	65	90	18-2	4-14	58
	32	180	135	100	78	105	18-3	4-18	66
	40	200	145	110	85	170	18-3	4-18	76
	50	220	160	125	100	230	20-3	4-18	88
	65	250	180	145	120	250	22-3	8-18	110
	80	280	195	160	135	250	22-3	8-18	121
	100	320	230	190	160	295	24-3	8-23	150
	125	400	270	220	188	330	28-3	8-25	176
	150	400	300	250	218	375	30-3	8-25	204
	200	550	375	320	282	440	38-3	12-30	260

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：021-61853535，本资料来自上海华特隆阀门制造有限公司www.shhqf.com，如需转载请注明。
订货流程
1.客户采购清单请传真至 021-61857272，或来电咨询 021-61853535。
2.收到客户采购清单，为客户提供阀门型号选型与报价（产品报价单）。
3.具体商定：交货期、特殊要求等事宜。
订货须知
一、客户对产品有特殊要求，须在订货合同中提供以下说明：
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
