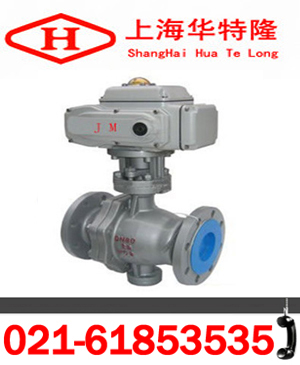

Q947F/H固定式电动球阀产品特点

一、概述：
    Q947F/H固定式电动球阀是一种（球体）绕垂直于通道轴旋转90º的阀门，其由回转型角行程电子式电动执行器和O型阀结构组成。Q947F/H固定式电动球阀属旋球阀开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出。Q947F/H固定式电动球阀可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
二、Q947F/H固定式电动球阀产品特点：
1）Q947F/H固定式电动球阀流体阻力小，是所有阀类中流体阻力最小的一种。以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。Q947H电动球阀以角行程输出的扭矩转动球体0~90º，达到启闭动作或调节动作。
2）Q947F/H固定式电动球阀是全电子式电动执行机构，采有机电一体化结构。具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单。球阀通过输入电流信号或电压信号，改变球芯的旋转角度（0-90º任意角度），实现比例调节动作。
3）Q947F/H固定式电动球阀球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 Q947F/H固定式电动球阀特别适用于要求零泄漏率的场合。
4）Q947F/H固定式电动球阀采用圆柱形弹簧或波形弹簧预载的补尝性可动金属（硬质合金钢）硬密封阀座。 Q947F/H固定式电动球阀具有密封封性能可靠。Q947H电动固定球阀根据压力大小，介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持，Q947F/H固定式电动球阀封作用是靠弹簧和介质压力推动阀座实现，因而Q947H电动固定球阀阀座不会承受过大压力，阀座密封不易变形，操作力矩轻，使用寿命长。
三、Q947F/H固定式电动球阀主要零件材料：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	144	127	152	184	219	376	360	395	430	470	550	580	700	800
手动	H1	75	85	95	707	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	105	1050	600	600	800	800	800	800	800	800	800
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840
