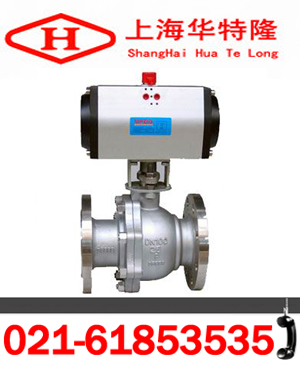

Q641H气动球阀产品说明
一、概述:
Q641H气动球阀配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
二、工作原理和现实作用:
1.Q641H气动球阀的工作原理是靠旋转阀门来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
2.Q641H气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
三、主要特点:
1)流体阻力小,其阻力系数与同长度的管段相等。
2)结构简单、体积小、重量轻。
3)紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
四、Q641H气动球阀外形连接尺寸:
公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW2 |
公称通径DN(mm) | DN15~DN400 |
公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40~+180℃ -40~+350℃ |
泄漏量 | 0 符合ANSIB16.104 5级标准 |
球体转角 | 90° |
阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
防爆级组 | dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
电磁阀电源 | 220VAC、24VDC |
气源压力 MPa | 0.4~0.7MPa |
固有可调比 R | 100:1 |
注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:021-61853535, 本资料来自上海华特隆阀门制造有限公司www.zjhtlw.com,如需转载请注明。
订货流程
1.客户采购清单请传真至 021-61857272,或来电咨询 021-61853535。
2.收到客户采购清单,为客户提供阀门型号选型与报价(产品报价单)。
3.具体商定:交货期、特殊要求等事宜。
订货须知
一、客户对产品有特殊要求,须在订货合同中提供以下说明:
1.结构长度
2.连接形式
3.公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.实验、检验标准及其他要求
二、本场可根据客户特殊要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
