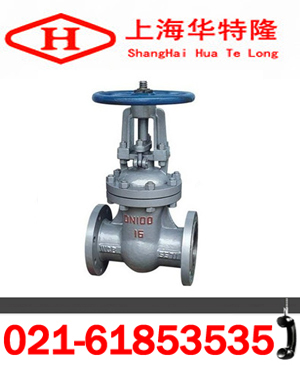

Z41H铸钢闸阀性能规范及技术参数
一、概述：
Z41H铸钢闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板.
二、Z41H铸钢闸阀产品特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
三、Z41H铸钢闸阀执行标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
四、Z41H铸钢闸阀主要性能规范：
|
公称压力(MPa) |
试验压力(MPa) | |||
|
壳体 |
密封(液) |
密封(气) |
上密封 | |
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.8 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.6 |
0.6 |
17.6 |
五、Z41H铸钢闸阀适用范围：
|
壳体材料 |
适用介质 |
适用温度 |
|
碳素钢(C型) |
水、蒸汽、油品 |
≤425 |
|
铬镍钛钢(P型) |
硝酸类 |
≤200 |
|
铬镍钼钛钢(R型) |
醋酸类 |
≤200 |
|
铬钼钢(I型) |
水、蒸汽、油品 |
≤550 |
六、Z41H铸钢闸阀主要连接及外形尺寸：
|
公称通径DN(mm) |
主要外形尺寸及连接尺寸(mm) | |||||||||
|
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
H1 |
D0 | |
|
Z40、Z41、Z42 | ||||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
220 |
240 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
255 |
284 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
275 |
303 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
280 |
321 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
300 |
352 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
358 |
438 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
375 |
450 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
433 |
528 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
502 |
620 |
320 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
612 |
753 |
360 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
12-Φ23 |
676 |
847 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ25 |
820 |
1039 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
969 |
1245 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1142 |
1472 |
560 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1280 |
1450 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1452 |
1887 |
640 |
|
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1541 |
2011 |
720 |
|
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
1676 |
2181 |
720 |
|
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
1874 |
2346 |
800 |
|
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2139 |
2819 |
880 |
|
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2293 |
3034 |
980 |
|
900 |
1100 |
1120 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2595 |
3445 |
1080 |
|
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
2733 |
3683 |
1180 |
|
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3032 |
3032 |
1300 |
华特隆阀门订货须知：
一、Z41H铸钢闸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41H铸钢闸阀型号，请按Z41H铸钢闸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
感谢您访问我们的网站【http://www.zjhtlw.com华特隆公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 上海华特隆阀门制造有限公司一定是您最佳的选择！
