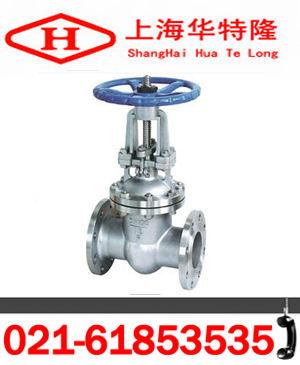

Z41H不锈钢闸阀产品使用说明
一、概述：
Z41H不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
二、Z41H不锈钢闸阀特点：
① 符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
② 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
③ 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
④ 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、Z41H不锈钢闸阀性能及优点：
1.国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6. 阀体材料品种齐全，填料、垫片能适用于各种压力、温度及介质工况。
四、Z41H不锈钢闸阀性能规范:
|
型号 |
公称压力Nominal Presure |
试验压力Test Pressure |
工作温度(℃)Working Temperature |
适用介质SuitableMedium | ||
|
强度(水)(Mpa) |
密封(水)空气(Mpa) |
低压密封空气(Mpa) | ||||
|
Z41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
硝 酸类 | ||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 | ||||||
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝 酸类 | ||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 | ||||||
|
零件名称 |
材料 Material | ||
|
Z41Y-16I |
Z41W-16P |
Z41W-16R | |
|
阀体、阀盖 |
铬镍钢Ci Ni steel |
铬镍钛钢 |
铬镍铝钛钢 |
|
阀板Wedge gate |
合金钢＋硬质合金 | ||
|
阀杆Stem |
合金钢Alloy steel | ||
|
阀杆螺母Stem nut |
铝铁青铜 Al bronze | ||
|
手轮Hand wheel |
灰铸铁、可锻铸铁 Csatiom forageable casriron | ||
|
型号 |
公称通径DN |
尺寸(mm) Dimensions | |||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-φd |
D0 | ||
|
Z41H-16P Z41H-16R |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 | |
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 | |
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 | |
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 | |
|
50 |
250 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 | |
|
65 |
265 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
240 | |
|
80 |
280 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
280 | |
|
100 |
300 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
300 | |
|
125 |
325 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
320 | |
|
150 |
350 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
360 | |
|
200 |
400 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
400 | |
|
250 |
450 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
450 | |
|
300 |
500 |
460 |
410 |
375 |
1145 |
30-4 |
12-25 |
560 | |
一、Z41H不锈钢闸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41H不锈钢闸阀型号，请按Z41H不锈钢闸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
