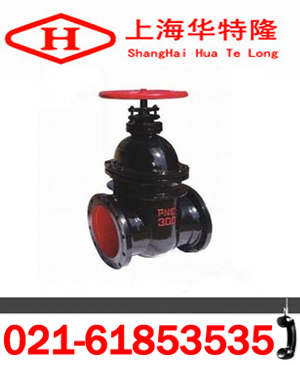

Z45T-10暗杆铸铁闸阀产品说明

发布日期：2016-06-24 文字：【大】【中】【小】

一、概述:
Z45T-10暗杆铸铁闸阀传动方式为手动,连接方式为法兰连接,暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10～PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。
二、Z45T-10暗杆铸铁闸阀具有以下优点：
1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4）水锤现象不易产生。原因是关闭时间长。
5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6）结构长度(系壳体两连接端面之间的距离)较小。
7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。形体简单 , 结构长度短，制造工艺性好，适用范围广。
三、Z45T-10暗杆铸铁闸阀主要技术参数：

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

四、Z45T-10暗杆铸铁闸阀主要零件材料：

型号

阀体、阀盖、闸板

密封圈

阀杆

填料

Z45H-10

灰铸铁、铸钢

不锈钢

碳钢、不锈钢

浸油石棉盘根

Z45W-10

Z45T-10

Z45T-16

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C

五、Z45T-10暗杆铸铁闸阀主要外形尺寸：

口径 DN（mm）	Z45T-10				Z45-16（C）
口径 DN（mm）	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720
700	660	895	1800	800	-	-	-	800
800	720	1010	2170	-	-	-	-	-
900	780	1110	2300	-	-	-	-	-
1000	840	1220	2600	-	-	-	-	-
1200	960	1450	-	-	-	-	-	-

华特隆阀门订货须知：
一、 Z45T-10暗杆铸铁闸阀产品名称与型号口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定 Z45T-10暗杆铸铁闸阀型号，请按 Z45T-10暗杆铸铁闸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：感谢您访问我们的网站【http://www.zjhtlw.com华特隆公司】如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
