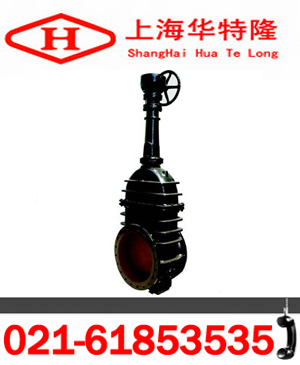

Z41T铸铁闸阀技术参数介绍
一、产品介绍：
本公司所生产的Z41T铸铁闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等 多种介质。在石油管道上应用较多。
二、Z41T铸铁闸阀特点：
1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4）水锤现象不易产生。原因是关闭时间长。
三、Z41T铸铁闸阀主要性能参数：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z41T-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
Z41T-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41T-16Z |
16 |
1.6 |
-20~120 |
水、非腐蚀性液体、饱和蒸汽 |
|
Z41T-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41W-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
CZ41W-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41W-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
Z41H-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-25Q |
25 |
2.5 |
0~200 |
水、蒸汽、油品 |
|
Z41H-40Q |
40 |
4.0 |
0~200 |
水、蒸汽、油品 |
|
型号 |
材料 | ||
|
阀体、阀盖、闸板 |
阀杆 |
手轮 | |
|
Z41T-10 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41T-16 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41T-16Z |
铸铁 |
黄铜 |
- |
|
Z41T-16Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41W-10 |
灰铸铁 |
不锈钢 |
铸铁 |
|
CZ41W-16 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41W-16Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41H-10 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41H-16 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41H-16Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41H-25Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41H-40Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H关 |
H开 |
D0 |
|
50 |
180 |
160 |
125 |
100 |
4×Φ18 |
20 |
3 |
295 |
346 |
180 |
|
65 |
190 |
180 |
145 |
120 |
4×Φ18 |
20 |
3 |
323 |
408 |
180 |
|
80 |
203 |
195 |
160 |
135 |
4×Φ18 |
22 |
3 |
377 |
465 |
200 |
|
100 |
230 |
215 |
180 |
155 |
8×Φ18 |
22 |
3 |
433 |
542 |
200 |
|
125 |
255 |
250 |
210 |
184 |
8×Φ18 |
24 |
3 |
527 |
662 |
240 |
|
150 |
267 |
280 |
240 |
210 |
8×Φ23 |
24 |
3 |
596 |
754 |
240 |
|
200 |
330 |
335 |
295 |
265 |
8×Φ23 |
26 |
3 |
772 |
984 |
320 |
|
250 |
380 |
390 |
350 |
320 |
12×Φ23 |
28 |
3 |
904 |
1168 |
320 |
|
300 |
420 |
440 |
400 |
368 |
12×Φ23 |
28 |
4 |
1045 |
1357 |
400 |
|
350 |
450 |
500 |
460 |
428 |
16×Φ32 |
30 |
4 |
1177 |
1542 |
400 |
|
400 |
480 |
565 |
515 |
482 |
16×Φ25 |
32 |
4 |
1345 |
1795 |
500 |
|
450 |
510 |
615 |
565 |
532 |
20×Φ25 |
32 |
4 |
1510 |
1975 |
640 |
|
500 |
540 |
670 |
620 |
585 |
20×Φ25 |
34 |
4 |
1615 |
2102 |
640 |
|
600 |
600 |
780 |
725 |
685 |
20×Φ30 |
36 |
5 |
2120 |
2740 |
729 |
1）安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）安装在保温管道上的各类手动阀门，手柄均不得向下。
3）闸阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于 5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以闸板密封面无渗漏为合格。
