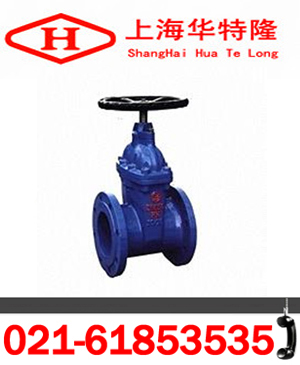

Z45X暗杆软密封闸阀产品使用说明
一、Z45X暗杆软密封闸阀产品特点
1）阀腔内无闸槽：传统的闸阀由于阀腔底部有一闸槽，长时间使用后闸槽内往往容易淤积砂石等杂物，造成阀门关闭不严产生漏水或根本无法关闭。本公司生产的Z45X暗杆软密封闸阀底部采用与水管相同的平底设计，阀腔内无闸槽，不会造成杂物淤积，使流体畅通无阻。
2）阀板整体橡胶包覆：阀板采用高品质的橡胶进行整体包覆，先进的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，并且粘接牢固，不易脱落而且弹性记忆佳。
3）耐腐蚀：阀杆、阀杆螺母、密封套采用耐腐蚀材料不锈钢和铜，阀体内外采用环氧树脂静电喷涂，不会产生锈水和造成介质污染，可满足直接饮用水要求。
4）密封可靠：采用三道“O型密封圈”，开关轻巧,密封可靠；不用压盘根，平时免维护，产品使用寿命长。
5）带压更换O型圈：独特的设计结构使“O型密封圈”可非常方便地实现在无需停水状态下带压更换。
6）嵌入式铜螺母：铜螺母与阀板采用嵌入式接合，使二者紧密结合成为一体，不会松动或脱落。
7）精密铸造：阀体采用精密铸造工艺，精确的几何尺寸使得阀体内部无需任何精加工即可确保阀门的密封性。
二、Z45X暗杆软密封闸阀技术参数：
|
型号 |
Z45X-10 |
Z45X-16 |
|
公称压力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公称通径 |
32～500mm |
32～500mm |
|
密封实验压力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
强度实验压力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
适用温度 |
≤120℃ |
≤120℃ |
|
适用介质 |
水、油、水暖及其他非腐蚀性流体 |
水、油、水暖及其他非腐蚀性流体 |
|
驱动方式 |
手动、电动 |
手动、电动 |
|
亦可根据客户要求，提供具有特殊技术参数的产品 | ||
|
阀体 |
灰铸铁、球墨铸铁 |
|
闸板 |
灰铸铁、球墨铸铁、NBR、EPDM、HTV |
|
阀盖 |
灰铸铁、球墨铸铁 |
|
手轮 |
碳钢、灰铸铁、球墨铸铁 |
|
阀杆 |
不锈钢 |
|
密封套 |
黄铜 |
|
阀杆螺母 |
黄铜 |
|
密封圈 |
NBR、HTV |
|
公称通径（DN） |
结构长度 |
阀腔中心至手轮顶端H |
法兰与螺栓 |
参考重量kg | |||||||||
|
10Kg |
16Kg | ||||||||||||
|
法兰外径D |
螺孔中心圆直径K |
螺栓孔径L |
数量n |
螺纹规格 |
法兰外径D |
螺孔中心圆直径K |
螺栓孔径L |
数量n |
螺纹规格 | ||||
|
40 |
165 |
170 |
150 |
110 |
19 |
4 |
M16 |
150 |
110 |
19 |
4 |
M16 |
7 |
|
50 |
178 |
185 |
165 |
125 |
19 |
4 |
M16 |
165 |
125 |
19 |
4 |
M16 |
9 |
|
65 |
190 |
205 |
185 |
145 |
19 |
4 |
M16 |
185 |
145 |
19 |
4 |
M16 |
12 |
|
80 |
203 |
310 |
200 |
160 |
19 |
8 |
M16 |
200 |
160 |
19 |
8 |
M16 |
20 |
|
100 |
229 |
340 |
220 |
180 |
19 |
8 |
M16 |
220 |
180 |
19 |
8 |
M16 |
27 |
|
125 |
254 |
387 |
250 |
210 |
19 |
8 |
M16 |
250 |
210 |
19 |
8 |
M16 |
38 |
|
150 |
267 |
430 |
285 |
240 |
23 |
8 |
M20 |
285 |
240 |
23 |
8 |
M20 |
50 |
|
200 |
292 |
520 |
340 |
295 |
23 |
8 |
M20 |
340 |
295 |
23 |
12 |
M20 |
80 |
|
250 |
330 |
545 |
395 |
350 |
23 |
12 |
M20 |
405 |
355 |
28 |
12 |
M24 |
120 |
|
300 |
356 |
660 |
445 |
400 |
23 |
12 |
M20 |
460 |
410 |
28 |
12 |
M24 |
160 |
|
350 |
381 |
800 |
505 |
460 |
23 |
16 |
M20 |
520 |
470 |
28 |
16 |
M24 |
245 |
|
400 |
406 |
915 |
565 |
515 |
28 |
16 |
M24 |
580 |
525 |
31 |
16 |
M27 |
280 |
|
500 |
457 |
1110 |
670 |
620 |
28 |
20 |
M24 |
715 |
650 |
34 |
20 |
M30 |
450 |
1.安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
2.在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
3.切断阀安装前，应先彻底清洗管道。
4.安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
5.阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
6.介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
华特隆订货须知：
一、Z45X暗杆软密封闸阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z45X暗杆软密封闸阀型号，请按Z45X暗杆软密封闸阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
尊敬的客户：感谢您访问我们的网站【http://www.zjhtlw.com华特隆公司】如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。上海华特隆阀门制造有限公司一定是您最佳的选择！
